建筑电气动力平面图阅读技巧

动力系统的电气施工方式，有明敷设和暗敷设两种。一般随土建同步施工的电气安装均为暗敷设，只有对原建筑物内电气线路进行更新改造时，才有可能采用明敷设。
　　明、暗敷设是以线路在敷设后，导线和保护线能否为人们用肉眼直接观察到而区别的。
　　明敷设：导线直接或在管子、线槽等保护体内，敷设于墙体、顶棚的表面及桁架、支架等处。
　　暗敷设：导线在管子、线槽等保护体内，敷设于墙体、顶棚、地坪及楼板等的内部或在混凝土板孔内敷设。
　　室内配线的方式应根据建筑物性质、要求、用电设备的分布及环境特征等因素确定合理的配线及敷设方式。

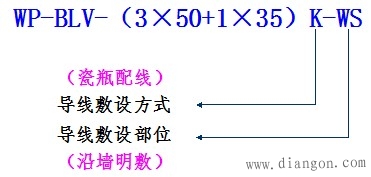

　　例：WP-BLV-（3×50+1×35）K-WS

----------------------------------------------------------------------------

以下动力平面图案例

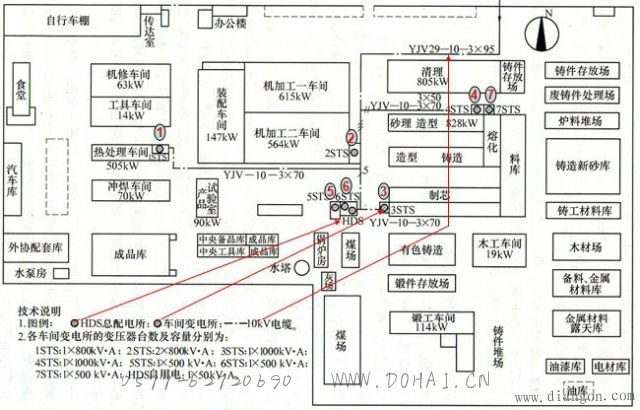

柴油机厂供电总平面图

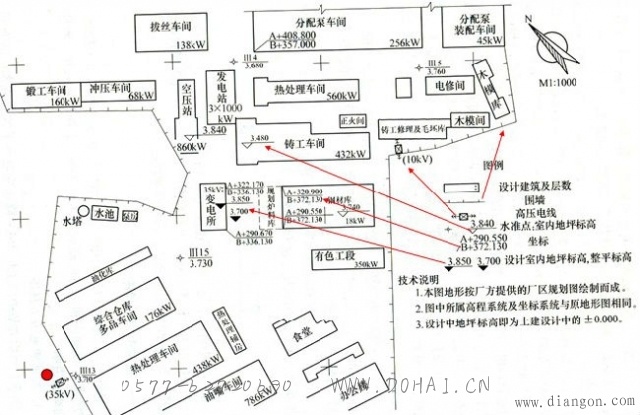

                                           中型工厂35KV降压变电所平面布置图

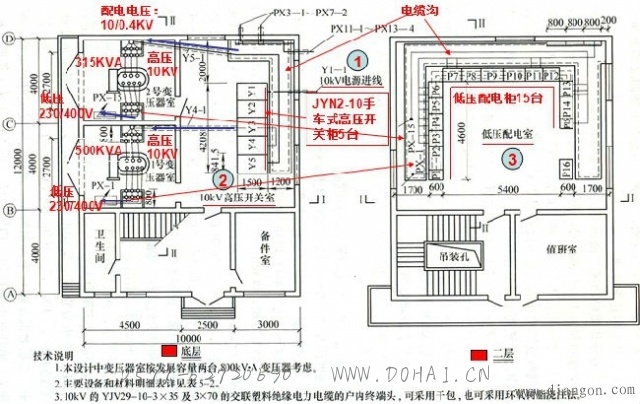

                                                  工厂10KV变电所平面布置图

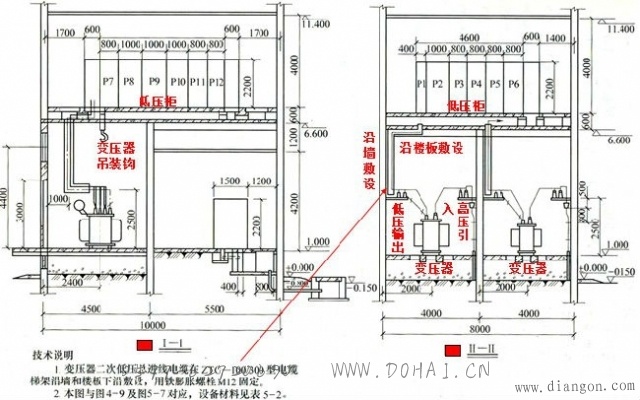

                                                    工厂10KV变电所剖面布置图

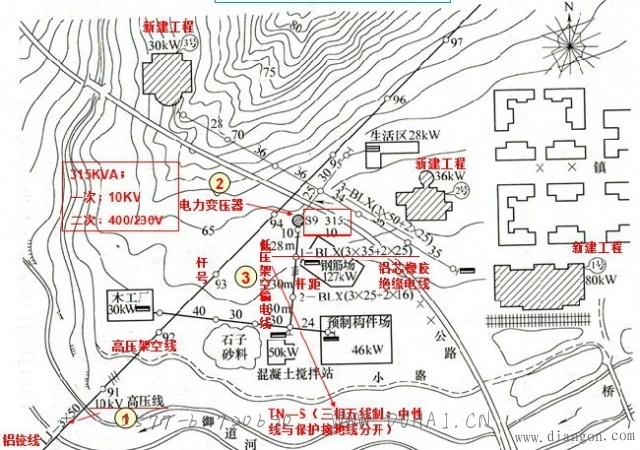

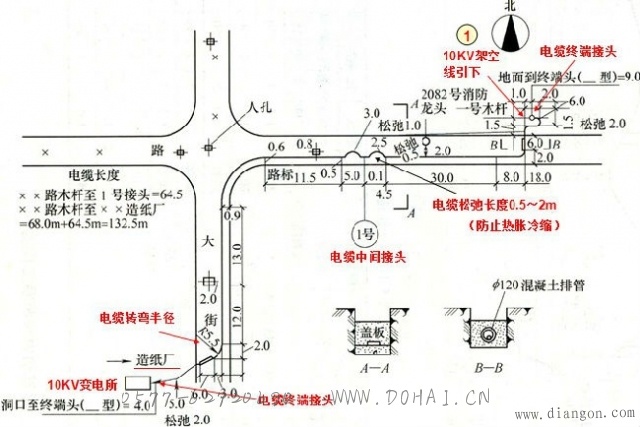

外线工程平面图示
