交流接触器的电气图形和文字符号

交流接触器利用主接点来开闭电路，用辅助接点来执行控制指令。
主接点一般只有常开接点，而辅助接点常有两对具有常开和常闭功能的接点，小型的接触器也经常作为中间继电器配合主电路使用。
交流接触器的接点，由银钨合金制成，具有良好的导电性和耐高温烧蚀性。
交流接触器的动作动力来源于交流电磁铁，电磁铁由两个“山”字形的幼硅钢片叠成，其中一个固定，在上面套上线圈，工作电压有多种供选择。为了使磁力稳定，铁芯的吸合面，加上短路环。交流接触器在失电后，依靠弹簧复位。
另一半是活动铁芯，构造和固定铁芯一样，用以带动主接点和辅助接点的开短。
20安培以上的接触器加有灭弧罩，利用断开电路时产生的电磁力，快速拉断电弧，以保护接点。
交流接触器制作为一个整体，外形和性能也在不断提高，但是功能始终不变。无论技术的发展到什么程度，普通的交流接触器还是有其重要的地位。
其文字符号为：KM

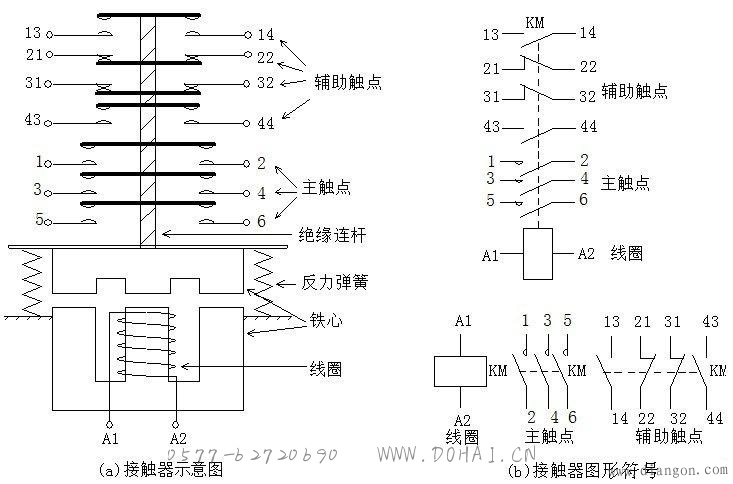

如图所示为交流接触器的结构示意图及电气图形符号。
