交流接触器工作原理与选用

接触器是一种用于频繁地接通或切断带有负载的主电路的自动控制电器。按照接触器主触头通过电流的种类，可分为交流接触器和直流接触器。

        交流接触器工作原理

        交流接触器是根据电磁原理工作的，工作原理图中当电磁线圈5通电后产生磁场，使静铁心6产生电磁吸力吸引动铁心4向下运动，使常开主触头1（一般三对）闭合，同时常闭辅助触头2（一般两对）断开，常开辅助触头3（一般两对）闭合。当线圈断电时，电磁力消失，动触头在弹簧8作用下向上复位，各触头复原（即三对主触头断开、两对常闭辅助触头闭合、两对常开辅助触头断开）。

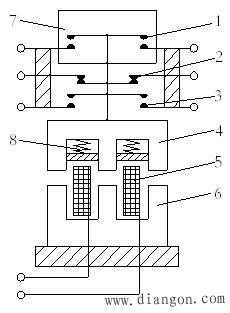

交流接触器工作原理 1-主触头  2-常闭辅助触头  3-常开辅助头  4-动铁心 5-电磁线圈   6-静铁心  7-灭弧罩  8-弹簧

        接触器在机床电器原理图中常按各部件作用分别画到各条控制支路中，接触器各部件图形符号见图，文字标注型式为：
                                KM  *
                                ①  ②

        ①  接触器文字符号
        ②  接触器的区分数字

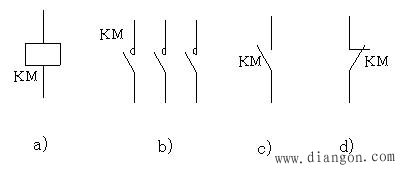

接触器各部件图形文字符号 a)接触器线圈  b)主触头  c)常闭辅助触头  d)常开辅助触头

        交流接触器选用

       接触器类型选择
        应根据电路中负载电流的种类选择接触器类型，交流负载选用交流接触器，直流负载选用直流接触器。直流负载容量较小时，可用交流接触器替代直流接触器，但应选用触头额定电流较大的交流接触器。
        额定电压选择
        接触器的额定电压应不低于负载电路的电压。
        额定电流选择
        接触器额定电流应不低于被控制电路的额定电流。对于电动机负载：

        式中，IN—接触器额定电流（A），IC—接触器主触头电流(A)，PN—电动机额定功率(W)，UN—电动机额定电压(V)，K—系数，一般取1~1.4。
        吸引线圈额定电压
        吸引线圈额定电压等于所接控制电路电压，电气控制线路比较简单且所用接触器较少时，可直接选用380V或220V；电气控制线路较为复杂时，为了保证安全，一般选用较低的110V。
