变压器是利用电磁感应原理,以相同频率在多个绕组之间实现变换交流电压、变换交流电流或变换阻抗的静止电气设备。

        控制变压器

        控制变压器适用于频率为50Hz~60Hz,输入电压不超过交流660V的电路中,常作为各类机电设备中一般电器的控制电源、局部照明及指示灯的电源。其电气图形符号与文字符号见图。

双绕组变压器电气图形及文字符号

        三相变压器

        电气控制线路中常用三相绕组共用一个铁芯的三相芯式变压器。各相的高压绕组首端和末端分别用U1、V1、W1和U2、V2、W2表示,而各相低压绕组的首端和末端分别用u1、v1、w1和u2、v2、w2表示。高压绕组可采用星形或三角形连接,而低压绕组则采用星形连接,各自的电气图形和文字符号见图。

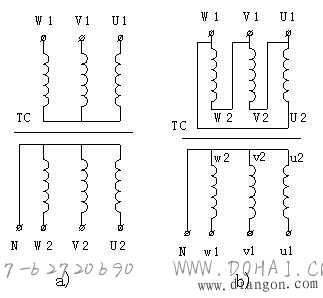

三相变压器电气图形与文字符号
a)星-星接线  b)三角-星接线

       变压器选用

        变压器选用主要依据变压器的额定值。根据接至一次侧绕组上的电源电压选定一次侧的额定电压U1,再选择二次侧的额定电压U2、U3等。带负载时变压器二次侧电压最大可能有5%的压降,因此选择的输出额定电压应略高于负载额定电压。
二次侧各绕组的额定电流(I2、I3等)应不小于额定负载电流,二次侧的额定容量P2则由总容量确定。
