接地与接零

本节课主要讲工作接地、保护接地、保护接零和重复接地的作用、结构、组成、设置及保护原理。

一、接地的基本概念

1、接地和接地装置：接地、接地体、接地线、接地装置、接地网、散流电阻、接地电阻。

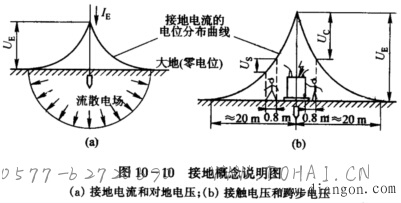

2、接地电流和对地电压：图10—10：接地电流IE、电气上的“地”、接地部分的对地电压UE。

3、接触电压和跨步电压：图10—10：

接触电压U_C、跨步电压U_S。

4、接地类型：工作接地、保护接地、防雷接地、防静电接地和重复接地等。

二、工作接地

1、工作接地：

2、举例：绝缘监视、漏电保护装置、辅助接地极的接地、电源中性点的直接接地等。

三、保护接地

1、保护接地

2、保护接地的类型和作用

1）TT系统：

①接法：图10-11金属外壳接地、中性点接地。

②作用及保护原理。

③应用：功率不大的设备或精密电子仪器设备的屏蔽接地。

2）IT系统：

①接法：图10-12 a 中性点不接地（或阻抗接地）、金属外壳接地。

②作用及保护原理。

③应用：煤矿井下。

3）TN系统：（在保护接零中讲解）

2、保护接地系统：

1）地面保护接地系统：接地体及分类、接地体的设置、变电所室外接地网。

2）井下保护接地系统：

井下三大保护：保护接地、短路保护、漏电保护。

井下保护接地系统：（图10-10）：组成、设置要求。

四、保护接零

1、零点：直接接地的中性点。

2、零线：

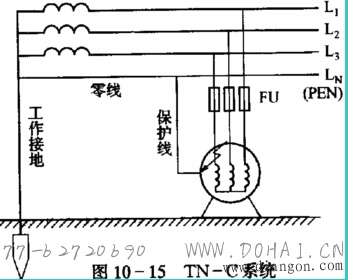

3、保护接零：将电气设备正常情况下不带电的外露金属部分与电网的零线作电气连接。图 10-15。

4、注意问题：P251。

五、重复接地

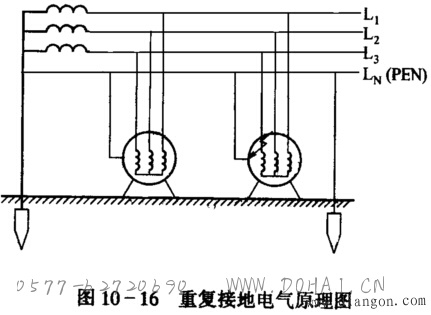

1、重复接地：在三相四线制供电系统中，将零线上的一处或多处通过接地装置与大地再次连接的措施称为重复接地。（图10-16）。

2、在保护接零系统中重复接地是不可缺少的。

3、要求：设置地点要求、阻值要求不得大于2。

4、充分利用自然接地体。
