节省PLC输入输出点数的方法

一、减少输入点数的方法
    1 . 分时分组输入
自动程序和手动程序不会同时执行，自动和手动这两种工作方式分别使用的输入量可以分成两组输入，共用同一个端子，如下图 所示 。

图 分时分组输入

   2. 输入触点的合并
如果某些外部 输入信号总是以某种“与或非”组合的整体形式出现在梯形图中，可以将它们对应的触点在 PLC外部串、并联后作为一个整体接到 PLC 的输入端子上，只占 PLC 的一个输入点。
例如某负载可以在 3 处起动 / 停止，可以将 3 个起动信号并联，将 3 个停止信号串联，分别送给 PLC 的两个输入点，如下图所示。

图 输入触点的合并

3. 将信号设置在PLC之外

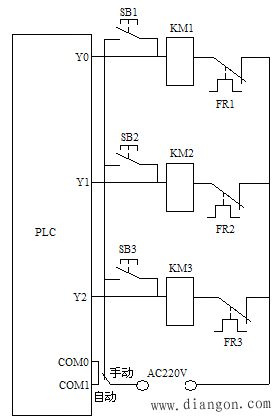

系统的某些输入信号，例如手动操作按钮、保护动作后要手动复位的电动机热继电器 FR 的常闭触点提供的信号，可以设置 在 PLC 外部的硬件电路中，如下图所示。

图 将信号设在PLC之外

二、减少输出点数的方法
    1. 减少所需数字量输出点数的方法
在 PLC 的输出功率允许下，通 / 断状态完全相同的多个负载并联后，可以共用一个输出点，通过外部的或 PLC 控制的转换开关的切换，一个输出点可以控制两个或多个不同时工作的负载。
在需要用指示灯显示 PLC 驱动的负载的状态时，可以将指示灯与负载并联，并联时指示灯与负载的额定电压相同，总电流不应超过允许的值。
可以用接触器的辅助触点来实现 PLC 外部的硬件联锁。
系统中某些相对独立或比较简单的部分，可以不进 PLC ，用继电器电路来控制，这样可以减少所需的 PLC 的输入、输出点数。
2. 减少数字显示所需输出点数的方法
如果用数字量输出点来控 制多位 LED 七段显示器，所需的输出点是很多的。

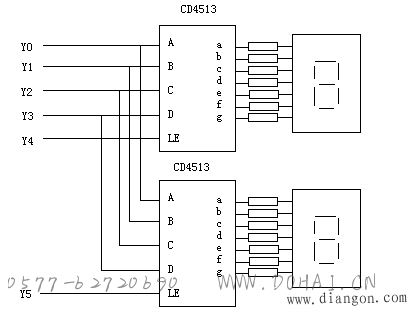

在下图所示电路中，用具有锁存译码驱动功能的芯片 CD4513 驱动共阴极 LED 七段显示器。

图　 PLC 的数字显示电路
