JT3系列直流电磁式继电器

  • A+
所属分类:继电器

适用范围

JT3系列直流电磁式继电器

JT3系列直流电磁式继电器(以下简称继电器)主要供直流电压至220V的电气传动系统中作控制与保护之用。

本产品符合GB14048.5标准。

型号及其含义

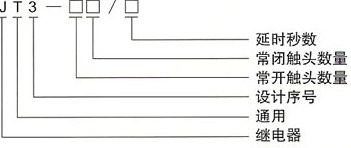

1.继电器型号及其含义如下:

JT3系列直流电磁式继电器的型号及含义

JT3 直流电磁继电器的常见型号有: JT3-11 48V JT3-11/1 220V JT3-11 220V JT3-11/1 110V JT3-11/1 24V

JT3-11/3 24V JT3-11 110V JT3-11/3 48V JT3-11 440V

直流电磁继电器 JT3-11/5 110V JT3-11/5 220V JT3-11/3 110V JT3-11/3 220V JT3-20 220V

JT3-20/3 110V JT3-20/5 220V JT3-20/3 220V JT3-11/1 48V

2.继电器吸引线圈的额定控制电压:

直流:(12)、24、48、110、220、(440)V

3.继电器按用途分:

电压继电器:JT3-□□

时间继电器:JT3-□□/□

4.继电器按触头数量分:

a.2对触头;

b.3对触头;

c.4对触头。

5.继电器按工作制分:

a.八小时工作制;

b.反复短时工作制;

反复短时工作制的额定操作频率为1200次/小时,负载因数为40%。

6.继电器为板前接线。

主要技术参数

1.继电器的额定绝缘电压为440V。

2.继电器触头的约定发热电流为10A。

3.继电器的触头参数符合表1的规定。

JT3系列直流电磁式继电器的触头参数

4.电压继电器的动作特性:

当吸引线圈在冷态时,吸引电压为额定电压的30%~50%或者释放电压为额定控制电压的7%~20%,返回系数不作规定。

注:具有4对触头的继电器其吸合电压允许为额定控制电压的35%~50%。

5.时间继电器的延时范围:

继电器在周围温度为20±2℃,吸合电压不小于75%额定控制电压,且充电时间大于0.8s的情况下,其断电延时范围符合表2的规定。

JT3系列直流电磁式继电器的断电延时参数



注1:序号2供参考。

注2:具有三对或四对触头的继电器,其延时允许较表2规定的延时值降低30%。

6.电压继电器的动作值允许误差不超过±10%,时间继电器在额定控制电压下工作的延时允许误差为±10%。

7.JT3直流电磁式继电器在表3条件下的电寿命为10万次。

JT3系列直流电磁式继电器的使用寿命

8.继电器线圈的消耗功率约16w,继电器重量为2-2.5kg。

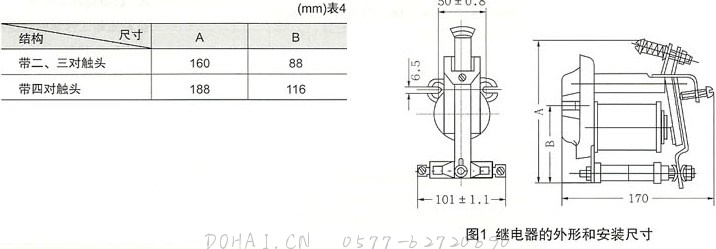

外形及安装尺寸

JT3系列直流电磁式继电器的外型及安装尺寸
