JL14系列交直流电流继电器

  • A+
所属分类:继电器

适用范围

JL14系列交直流电流继电器

JL14系列交直流电流继电器(以下简称继电器),适用于交流50Hz,电压至380V,直流电压至220V的控制电路中,作为过电流或欠电流保护之用。

产品符合GB14048.5标准。

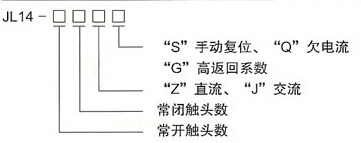

型号及其含义

JL14系列交直流电流继电器的型号及含义

一些常见的型号有:JL14 11ZQ 10A-80A

主要技术要求

1.继电器分类及其动作值调整范围:

JL14-□□Z、JL14-□□ZS为直流过电流继电器,吸引电流可在额定值的70%~300%范围内调整。

JL14-□□ZQ直流欠电流继电器,吸引电流可在额定电流的30~65%或释放电流在额定电流的10~20%范围内调整。

JL14-□□J、JL14-□□JS交流过电流继电器,其吸引电流可额定电流的110~400%的范围内调整。

JL14-□□JG高返回系数交流过电流继电器,吸引电流可在额定电流的110~400%的范围内调整,其返回系数不小于0.65。

2.继电器的吸引线圈的额定电流为:1、1.5、2.5、5、10、15、25、40、60、100、150、300、600A

注:①特殊的电流登记(如1200、1500、2000A)可由用户与本公司协议制造。

②JL14-□□JG无1200~1500AJL14-□□J及JS无1500A

3.继电器的工作制为:间断长期工作制(8小时工作制);反复短时工作制,操作频率最高1200次/小时,负载因数40%;

4.触头参数:见表

JL14系列交直流电流继电器的触头参数

注:JL14-□□JG,只有一常开或常闭二种规格。

5.机械寿命:100万次。

6.固有动作时间:约0.06S。

7.功耗:直流约为5.5W、ZQ型约为14W交流约为5VA。

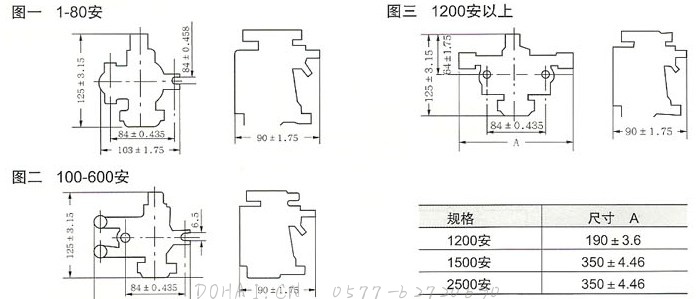

外形及安装尺寸

JL14系列交直流电流继电器的外型及安装尺寸

如果你希望了解JL14系列交直流电流继电器的更多内容,如产品使用说明书,规格参数,价格,更换等信息,请联系我们
