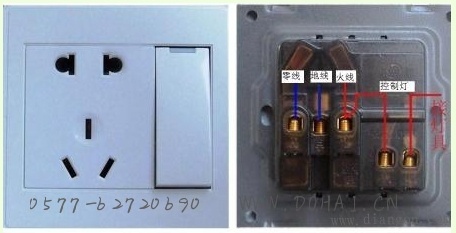

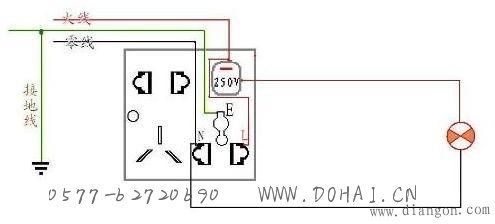

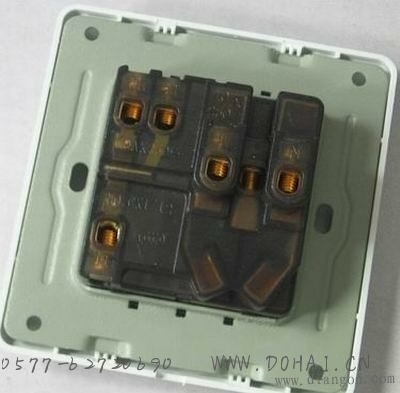

一开5孔插座接线图

一开5孔插座接线分为两种

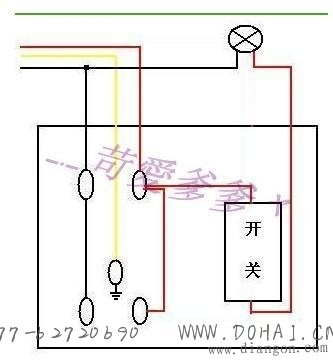

1、开关不控制插座,而是接照明——

2、开关不接照明,而是控制插座——

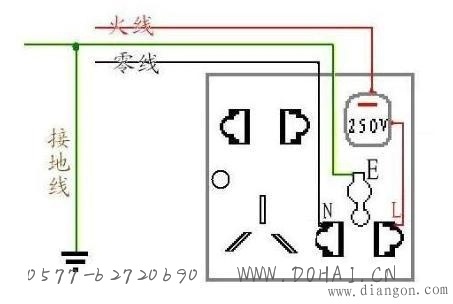

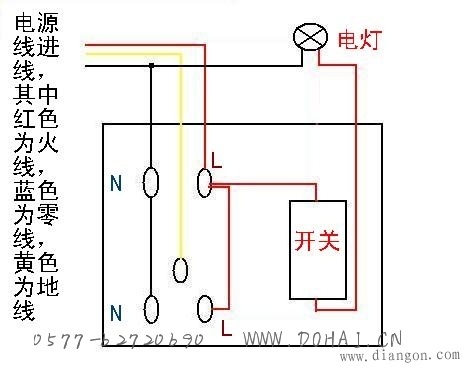

电源火线接开关进线和插座火(L)线(也就是说开关进线和插座火线进线并联接电源火线),开关出线接照明,再接插座零线(N),电源零、地线接插座零(N)、地(E)线。L代表相线“火线”,N代表零线!插座上那样接就行了!至于你的开关上,因该是L,L1,L2 那样的3个表示,那是双联开关,主要用于2个开关同时控制一个灯用的!接开关的时候你把相线“火线”接到L点上,用电器线“开关到用电器的线”或许你用开关控制插座呢,呵呵 哪个线随便你接L1,L2任何一个位置都行,只不过接在不一样的2个点上(L1,L2),那样开关的方向就刚好相反!

三联开关接线图

两个开关一个两相插座一个三相插座,应该怎么接线?

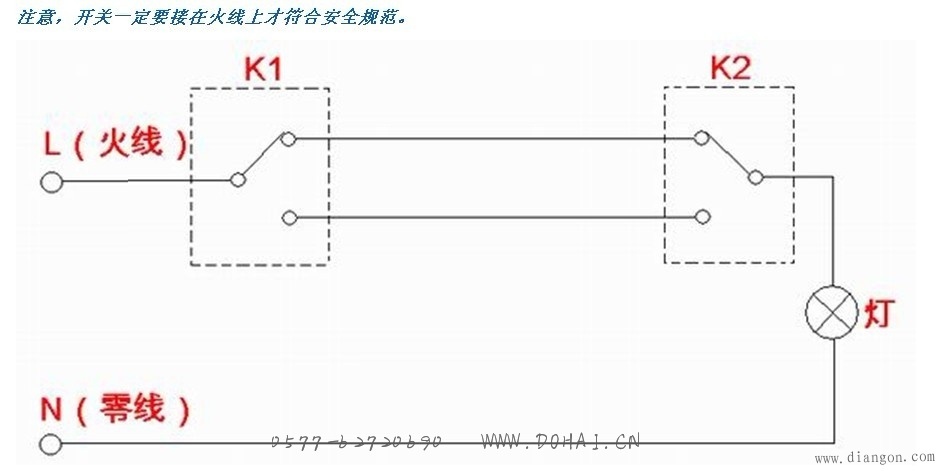

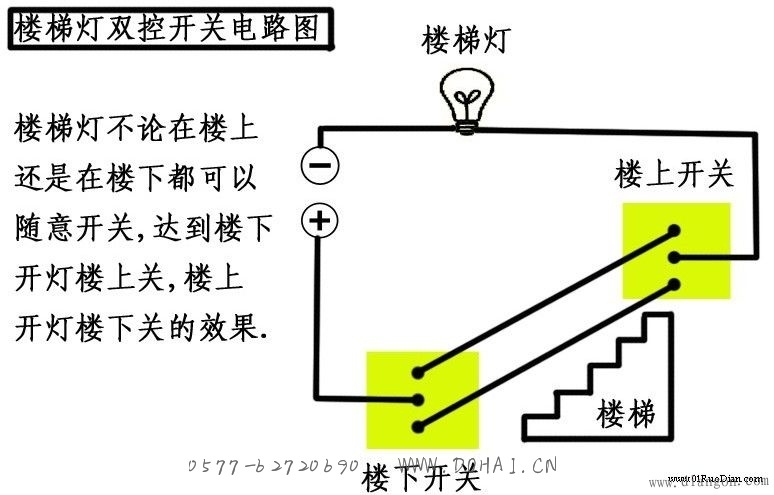

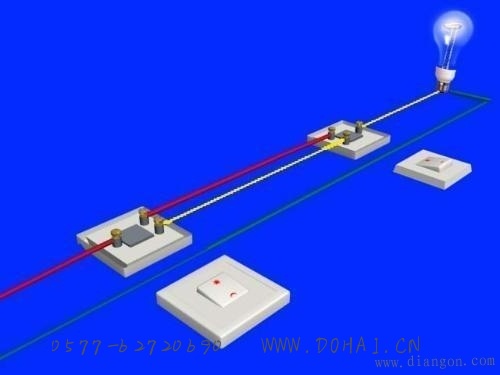

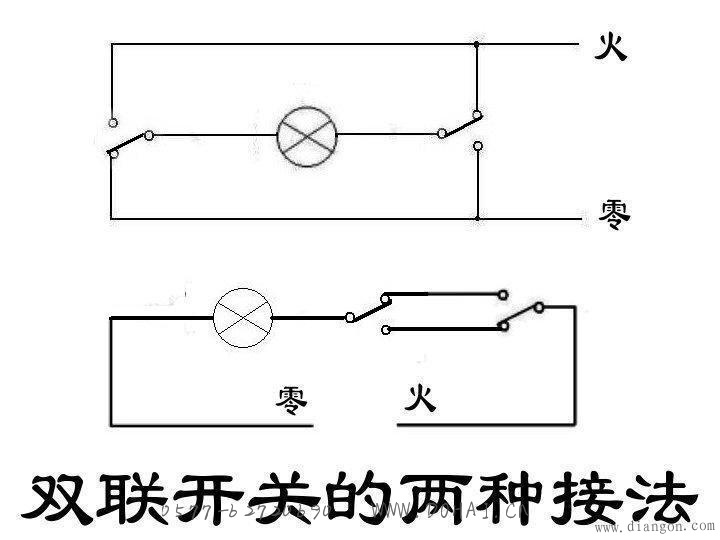

双联开关接线图

浴霸开关接线图

三相插座的3个脚有一个是接地的,就接L N 上面有标志的,剩下的一个是接地脚.

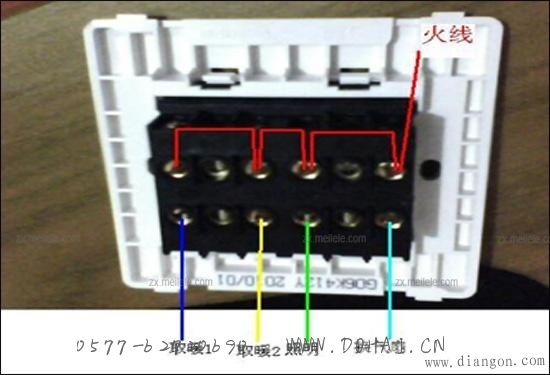

\进线接0(火线),出线接1(火线),\这线应是红色的。零线是蓝色的。地线(黄绿线)。插座左边孔零线,右边火线。两个开关的0用线连接好。插座一样用线左对左,右对右连接好。然后左边蓝线,右边红线。就OK了!
