立铣刀的特点与选用

　1. 立铣刀的材料及其选择

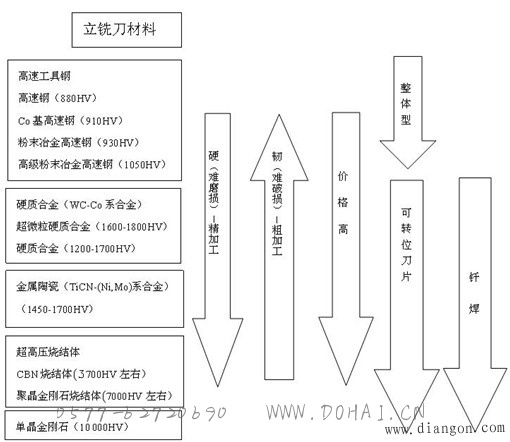

　　对立铣刀的材料选择按下图1进行：

图1 选择立铣刀材料的依据
2. 立铣刀头型与结构形状的选择
　　（1）立铣刀头型的选择
其头型分为直角头、球头、圆弧头三种。
直角头立铣刀主要用于加工槽（包括键槽）、侧平面、台阶面等。
(2) R角立铣刀
R角立铣刀主要用于等高线、扫描线加工有转角R的型腔侧底面。
(3) 立铣刀的变形结构
为了加工模具中的筋槽，立铣刀在结构上发生改变，如下图3-1-12所示。
3. 立铣刀的周铣和端铣
　　周铣就是周刃铣削，利用分布在立铣刀圆柱面上的刀刃来加工工件平面的。
端铣就是利用立铣刀的端面刀刃来加工工件。

图2 立铣刀的变形结构

图3 周铣和端铣
　4. 立铣刀刃齿数、螺旋角、分屑槽的功用
　　(1) 立铣刀的刃齿数

图4 立铣刀的刃齿数选择
(2) 立铣刀的螺旋角
立铣刀的螺旋角θ=0º 时，是直刃立铣刀；θ≠0º 时，是螺旋立铣刀。

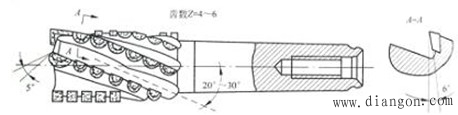

(3)分屑槽的功用
分屑槽的功用是排屑用的，在排屑时最好将切屑分断，才有利于排出。
下图5是一种。

图5 带分屑槽的立铣刀
