数控铣床和加工中心上常用旋转刀具

在数控铣床和加工中心上使用的刀具主要为铣刀,包括面铣刀、立铣刀、球头铣刀、三面刃盘铣刀、环形铣刀等。另外还有孔加工刀具,如麻花钻头、锪钻、铰刀、镗刀、丝锥等。
下面主要介绍常用的铣刀:
1. 立铣刀
  主要用于加工平面、台阶面、沟槽、曲面等。
立铣刀主要有下述几种常用形式:
(1)端面立铣刀
端面立铣刀是数控铣削中最常用的一种铣刀,其结构如下图所示。

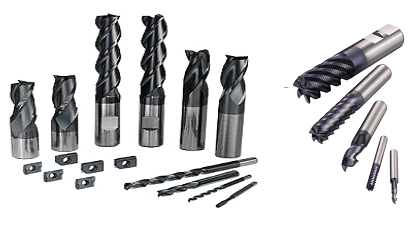

图1 端面立铣刀
(2)球头立铣刀
球头铣刀(也叫模具铣刀)由立铣刀发展而成,适用于加工空间曲面零件,有时也用于平面类零件上有较大转接凹圆弧的过渡加工。
(3)环形铣刀  环形铣刀又叫R角立铣刀,每个刀齿有较大的圆角半径,具备轴向和径向切削进给的能力,主要为机夹刀片式结构。

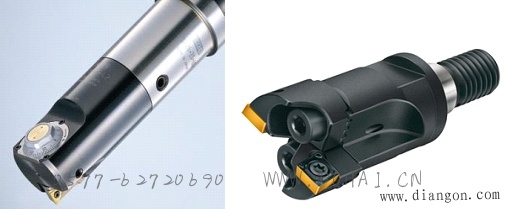

图2 球头铣刀图

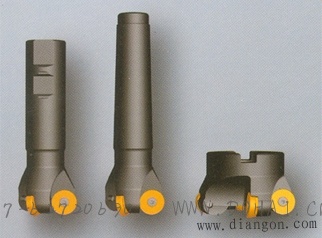

图3 环形铣刀
(4)键槽铣刀
键槽铣刀有两个刀齿,圆柱面和端面都有切削刃,端面刃延至中心,既象立铣刀,又像钻头。加工时先轴向进给达到槽深,然后沿键槽方向铣出键槽全长。


图4 直柄键槽铣刀 锥柄键槽铣刀 半圆键键槽铣刀
2. 面铣刀
  面铣刀的圆周表面和端面上都有切削刃,端部切削刃为副切削刃,常用于端铣较大的平面。面铣刀多制成套式镶齿结构,刀齿为高速钢或硬质合金,刀体为40Cr。
硬质合金面铣刀按刀片和刀齿的安装方式不同,可分为整体式、机夹一焊接式和可转位式三种。
 3. 成型铣刀
  成型铣刀一般都是为特定的工件或加工内容专门设计制造的,适用于加工平面类零件的特定形状(如角度面、凹槽面等),也适用于特形孔或台。图6示出的是几种常用的成型铣刀。


图5 面铣刀图

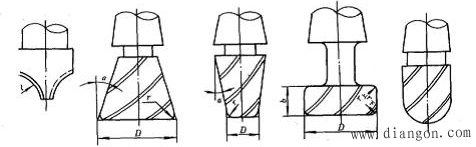

图6 成型铣刀
4. 三面刃铣刀
  三面刃铣刀一般用于加工直角槽,也可以加工台阶面和较窄的侧面等。锯片铣刀主要用于切断工件或铣削窄槽。
 5. 圆柱铣刀
  由于它仅在圆柱表面上有切削刃,用于加工平面。


图7 三面刃铣刀 a)直齿 b)交错齿 c)镶齿图

图8 可转位刀片槽铣刀图

图9 圆柱铣刀加工平面
6. 镗刀
  镗孔所用刀具为镗刀。镗刀种类很多,按切削刃数量可分为单刃镗刀和双刃镗刀。


图10 可微调镗刀
