漏电保护开关的接线

  • A+

  TN系统可以划分成三种接线方式即:
  TN25系统:整个系统的中性线与保护线分开连接。
  TN 2C系统:整个系统的中性线与保护线是合一的。
  TN 2C2S系统:整个系统干线部分的前一部分保护线与中性线是共用的, 后一部分是分开的。


  另外一种正确的漏电保护开关接线方式叫TT 系统,指的就是配电网低压侧的中性点直接接地, 电气设备的外露可导电部分通过保护线直接接地。
  漏电保护开关接线方法不管是TN还是TT,在安装的过程中都必须严格区分出中性线N和保护线PE,三级四线或者是四级式漏电保护器的中性线,不管其符合侧中性线有没有使用,都应该将电源中性线链接到保护器的输入端口。要求经过漏电保护开关的中性线不得作为保护线,不得重复接地或者接设备外露可导电部分,保护线也不能接入漏电保护开关。

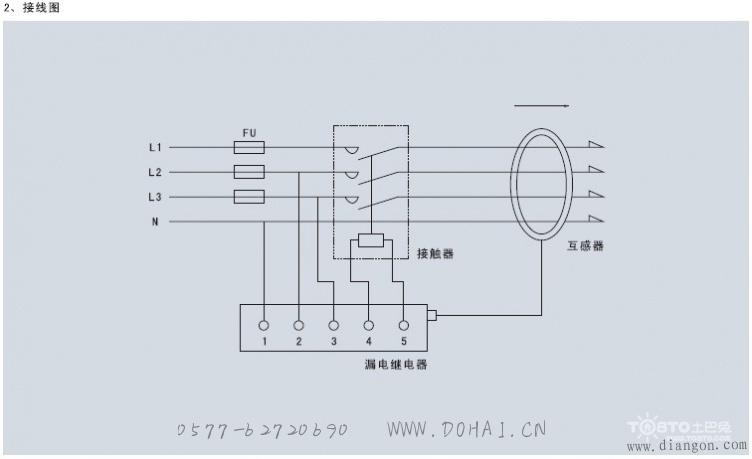

  从漏电保护开关接线图中我们可以看出几个漏电保护开关的接线注意点:
  漏电保护开关负载侧的中性线,不得与其它回路共用。
  漏电保护开关标有负载侧和电源侧时,应该按照规定安装接线,不可以接反了。
  安装带有短路保护的漏电保护开关,必须保证他在电弧喷出方向有足够的飞弧距离。飞弧的距离按照漏电保护开关生产厂商的规定安装。
