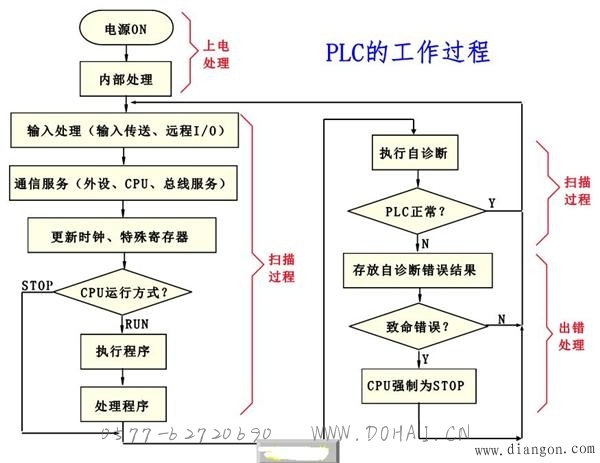

plc的工作过程_plc的工作过程示意图

  • A+
所属分类:PLC

1、 内部处理阶段,在此阶段,PLC检查CPU模块的硬件是否正常,复位监视定时器,以及完成一些其它内部工作。
2、通信服务阶段,PLC与一些智能模块通信、响应编程器键入的命令,更新编程器的显示内容等,当PLC处于停状态时,只进行内容处理和通信操作等内容。
3、 输入处理阶段,输入处理也叫输入采样。在此阶段顺序读取所有输入端子的通断状态,并将所读取的信息存到输入映象寄存器中,此时,输入映像寄存器被刷新。
4、 程序处理阶段,按先上后下,先左后右的步序,对梯形图程序进行逐句扫描并根据采样到输入映像寄存器中的结果进行逻辑运算,运算结果再存入有关映像寄存器中。但遇到程序跳转指令,则根据跳转条件是否满足来决定程序的跳转地址。
5、输出刷新阶段,程序处理完毕后,将所有输出映象寄存器中各点的状态,转存到输出锁存器中,再通过输出端驱动外部负载。
