PLC模拟量控制变频器

1.PLC模拟量模块输出的0-10v电压或者4-20mA电流都可以接到变频器上，实际生产中也是这样使用的。还有你说的电位器控制，也要接变频器端子1和2的10V电压，见上传图片--变频器接线图。
2.模拟量输入（电压或电流信号）仅仅修改P756是不够的，还要将端子板上的DIP开关必须设定为正确的位置。见上传图片--变频器模拟量输入
DIP1（左面）模拟量输入1设为OFF表示0-10V，模拟量输入1设为ON表示0-20mA。
DIP2（右面）模拟量输入2和DIP1同理。

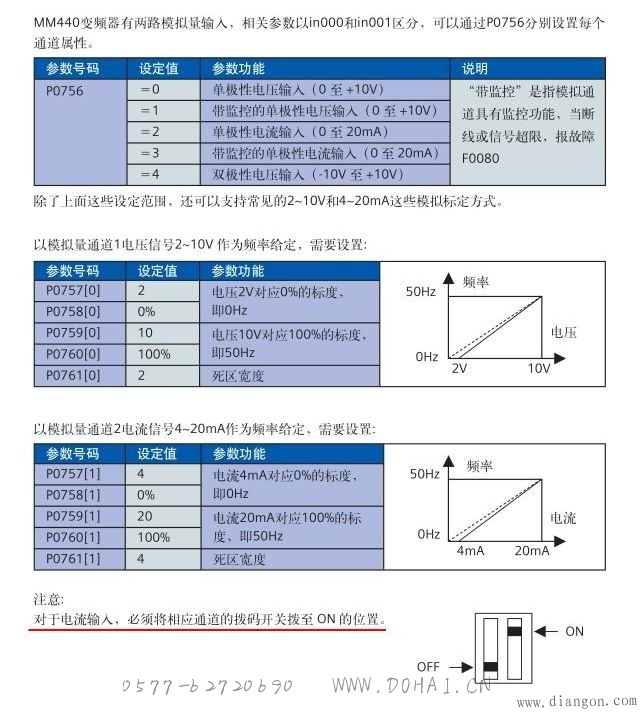

1，变频器模拟量输入

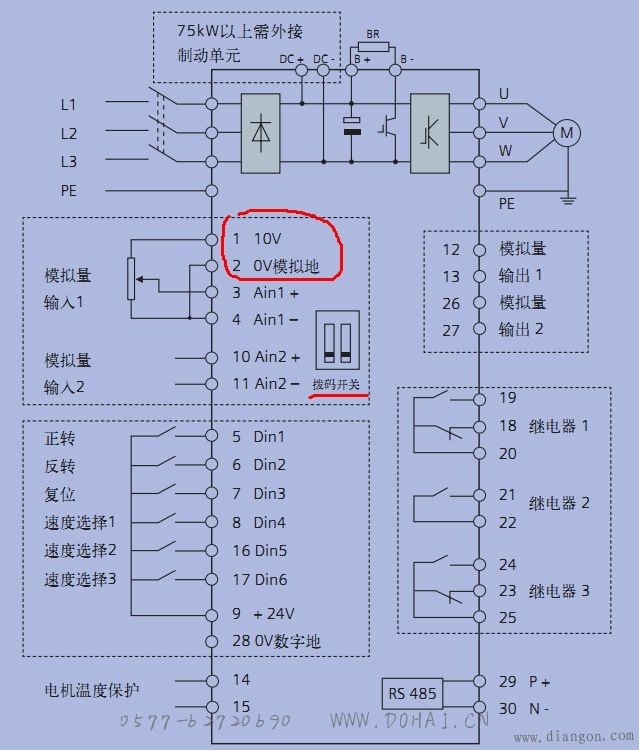

  2，变频器接线图
