PLC输出怎么与LED灯实际连接

PLC输出有二种形式：1、继电器出点输出。2、晶体管输出。
      LED灯实为发光二极管组成，故连接时对电源有极性要求：正向通电其LED发光二极管导通发光，反向通电LED截止。LED正向导通发光时，其管压降为1~2V左右，故用PLC输出连接LED灯时，应串接限流电阻，以确保LED灯通道时能正常发光而不会烧毁，串接限流电阻的取值原则应确保发光管电流为8~10mA为最佳（此时发光亮度最亮又不易损毁）。其公式为：R=(E－2) / 10
      其E为电源电压，2为LED正向导通电压（2V），10为LED导通电流（10mA）。
如：E=24V，其限流电阻R = (24－2) ÷ 10 = 2.2 KΩ  实取限流电阻 R =2.2 KΩ

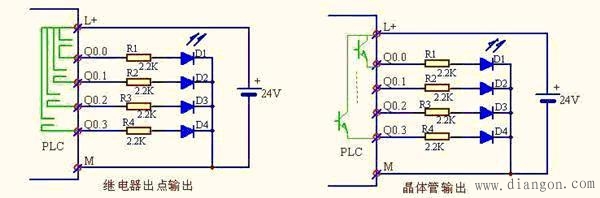

     下面为4个LED与PLC（S7-200）输出口的连线图：

     其左侧图为继电器触点输出与4只LED的连接电路图，右侧图为晶体管输出与4只LED的连接电路图。其D1~D4为4只LED 发光二极管，R1~R4为限流电阻=2.2K
电路中的D1~D4发光二极管，即可为各自独立4个指示灯，也可为由LED构成的数码管或由LED组成的显示屏中的4条显示线段。

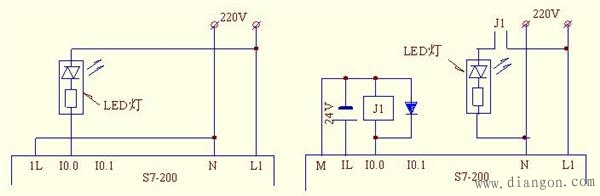

       如果220V照明灯是LED型，其电流最大是10mA（内部已有限流电阻），如PLC为继电器输出，可将PLC输出侧电源改为220V交流电，可直接用PLC的继电器输出触点控制LED灯（见下图左），如果PLC次级为晶体管输出，其电源为+24V，可用一只24V继电器接PLC对应输出端，再用继电器的触点去控制LED灯（接220V电源）即可。见下图右：
