PLC顺序控制设计全自动洗衣机编程实例

我来一个典型的顺序控制，也是大学生学顺序控制中最常见的。全自动洗衣机。

需求分析：

一、双动力全自动洗衣机的控制要求分析

1、PLC投入运行，系统处于初始状态准备好启动；波轮电机和内桶电机都上电。

2、按下启动按钮，控制进入进水状态，进水指示灯亮。

3、水位达到高水位时，停止进水并开始洗涤正转；洗涤指示灯亮。

4、正转30s后暂停；洗涤指示灯亮。波轮正转，内筒反转。

5、暂停2s后开始洗涤反转；洗涤指示灯亮。波轮反转，内筒正转。

6、反转30s后暂停；洗涤指示灯亮。

7、暂停2s后，若正、反转未满5次时，返回从正洗开始的动作；洗涤指示灯亮。

8、暂停5s后，若正、反洗涤满5次时则开始排水；洗涤指示灯亮。

9、水位下降到低水位时，开始脱水，同时排水；脱水指示灯亮。脱水时只有内筒正转。

10、脱水30s即完成一次从进水到排水的大循环过程；

11、若完成2次大循环，洗完报警3s后自动停机；

12、可以按“停止”按钮实现手动停止进水、排水、脱水及报警；

这个算是简单，在此基础上增加了多量衣物检测盒少量衣物检测。

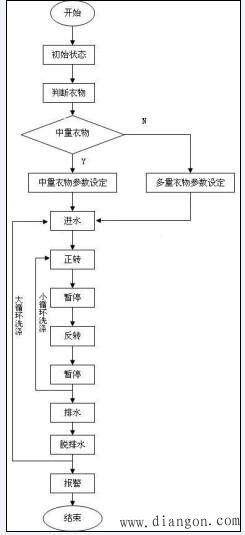

顺序控制流程图：

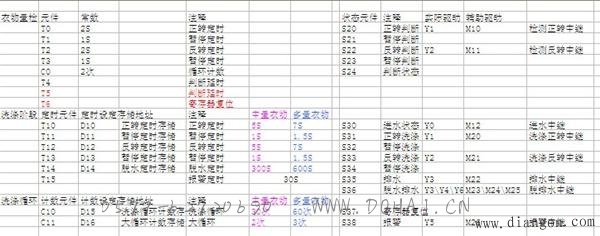

2、PLC IO信号及内部元件使用列表

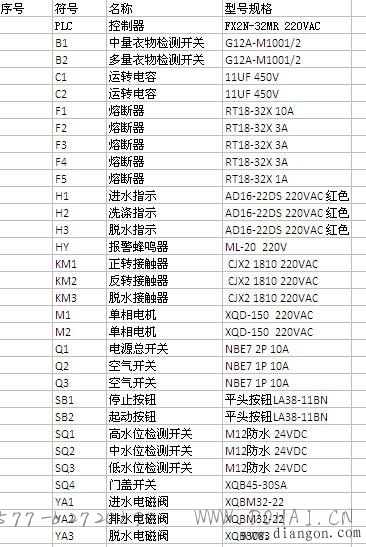

3、元件选型（不是工程应用，是交作业用）

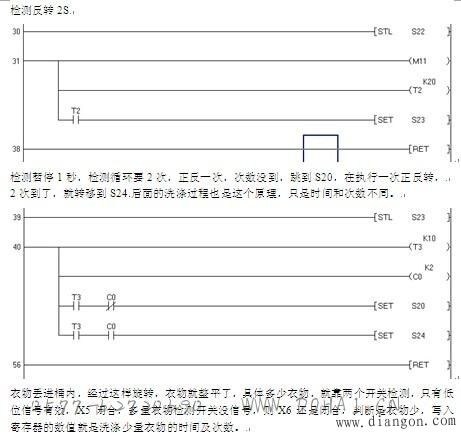

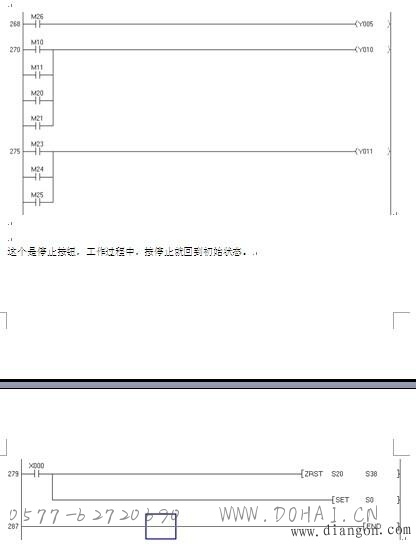

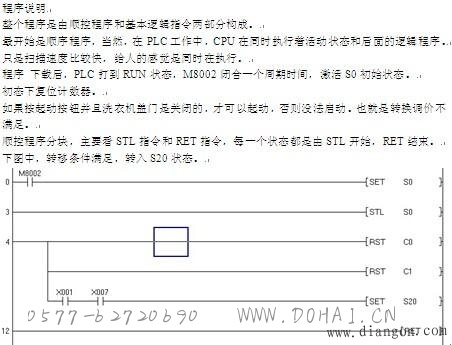

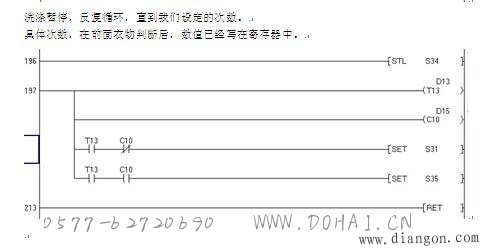

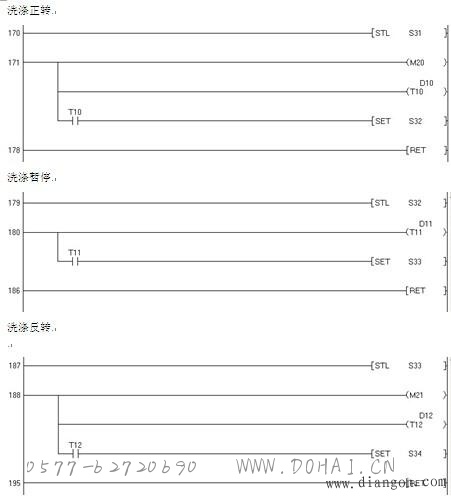

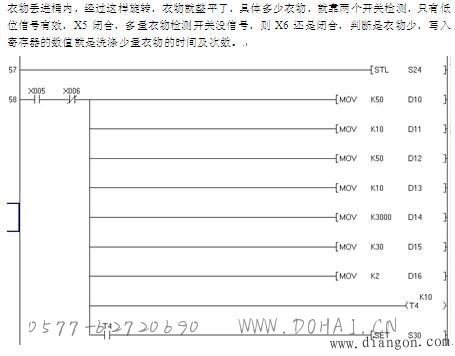

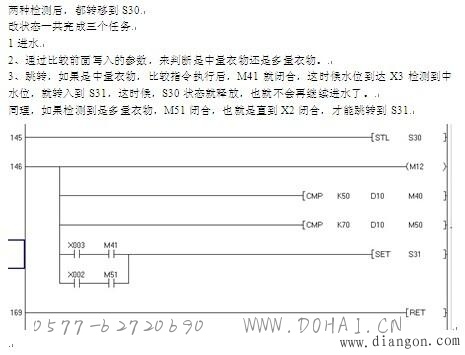

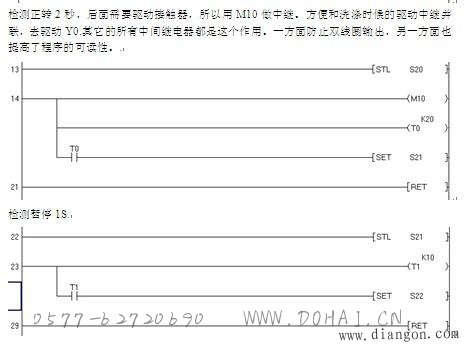

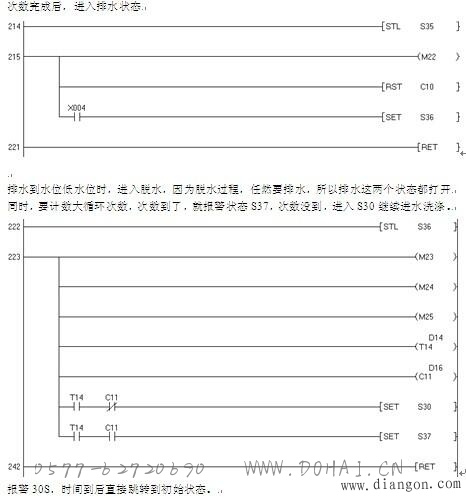

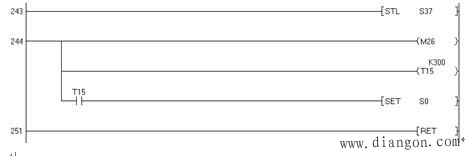

4、程序
