PLC延时环节的常用编程方法

  • A+
所属分类:三菱PLC

1.定时电路
(1)基本延时环节

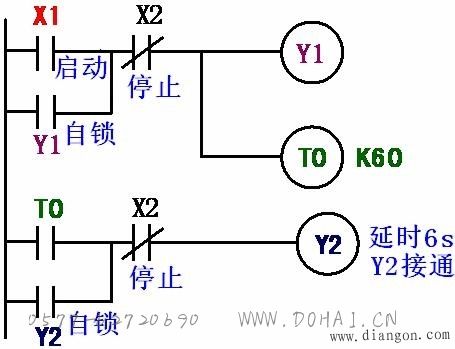

基本延时环节
(2)延时断开电路

延时断开控制的梯形图
3.使用多个定时器接力组合的扩展定时电路
定时器的计时时间都有一个最大值,如l00ms的定时器最大计时时间为3276.7s。如果工程中所需的延时时间大于定时器的最大计时时间时,一个最简单的方法是采用定时器接力计时方式。

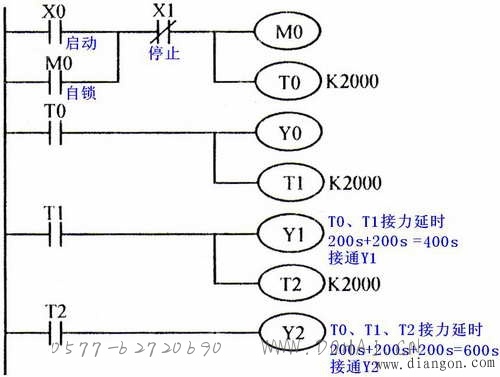

使用多个定时器接力组合的扩展定时电路
4.利用计数器配合定时器扩展定时范围

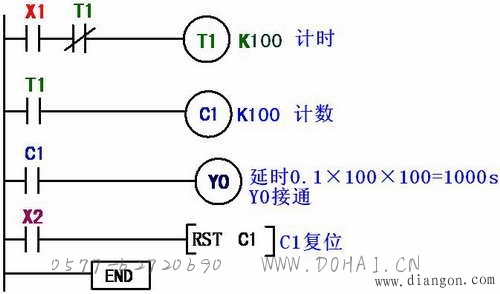

计数器配合定时器延时1000s

计数器配合定时器延时动作示意图
2.闪烁电路
闪烁电路实际上是一个具有正反馈的振荡电路,T0和T1的输出信号通过它们的触点分别控制对方的线圈,形成了正反馈。

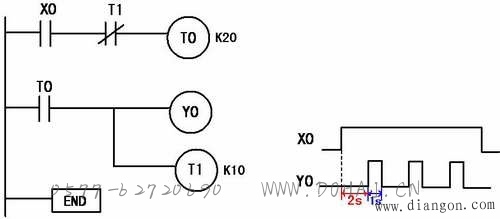

(a)梯形图                 (b)波形图

闪烁电路

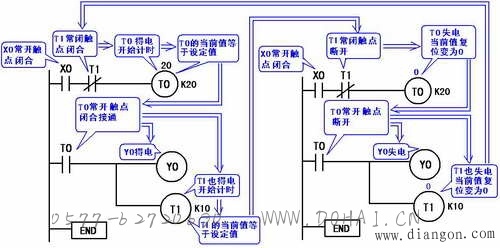

闪烁电路动作示意图
