启、保、停电气控制电路

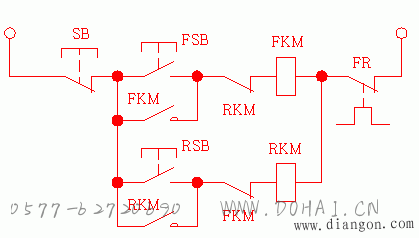

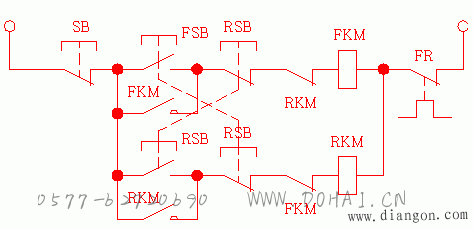

在图1所示线路图中加上一些保护电器便成了生产机械中常用的“不反转的鼠笼式一步电动机控制线路”，如图2所示，它是C620－1普通车床主传动电动机的控制线路。将线路中的控制设备组成一体称作不可逆磁力启动器，它包括一个接触KM、一个热继电器FR和一个双联按钮（启动按钮1SB和停止按钮2SB）。图中，QG是刀开关，FU是熔断器。接触器的吸引线圈和一个动合辅助触头接在控制电路中，而它的三个动合主触头则接在主电路中。其操作过程如下：
合上开QG（作启动设备），按下1SB，接触器KM的吸引线圈有电，衔铁吸上，其主触头闭合，电动机便转起来，与此同时，KM的辅助触头也闭合，将启动按钮1SB短接，这样当松开1SB时接触器仍然有电，像这样利用电器自己的触头保持自己的线圈得电，从而保证长期工作的线路环节称为自锁环节。这种触头称为自锁触头。按下2SB，KM的线圈断电，其主触头打开，电动机便停转，同时KM辅助触头也打开，故松手后，2SB虽仍闭合，但KM的线圈不能继续得电，从而保证了电动机不会自行启动，若要使电动机再次工作，可再按1SB。
为了避免电动机、控制电器等电气设备合整个生产机械、操作者受到不正常工作状态的有害影响，使工作更为可靠，在自动控制线路中必须具有完成各种保护作用的保护装置。
