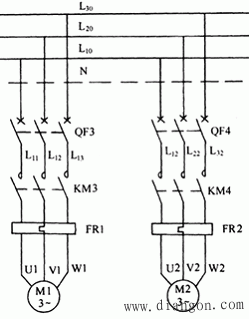

全电压启动的消火栓泵电路

1.特点：一用一备,互为备用,故障自动切换;双电源自投自复;降压软启动;

2.控制要求:
①控制柜上手动控制；
②消火栓箱手动按钮启动；
③消防模块控制；
④消防中心远距离自动/手动控制；
⑤故障报警(在控制盘及消防中心均要求反映)；
⑥水源水位过低停泵;⑦管网水压过高报警停泵。

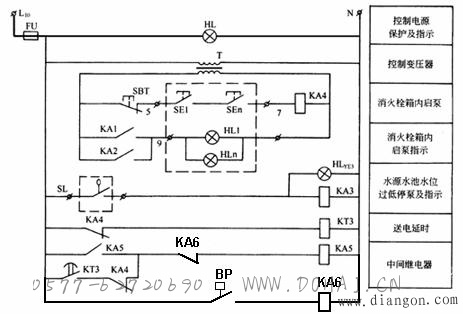

3. 消火栓箱内消防按钮的控制启泵
转换开关SA处于“1号用，2号备”。
当发生火灾时，打碎消火栓箱内消防专用按钮上的玻璃(或用力压下塑料面)， SE1～SEn复位（断开）KA4↓→KT3↑→延时后→KA5↑→KM3↑→1号泵电动机M1启动加压。→KA1↑→H1YE1↓，H1GN1↓→H1RD3↑
4. 水池水位过低停泵
当水源水位过低或无水时，水位信号器S1↑→KA3↑→水泵电机停转
5. 消防模块控制启泵
FAS接入消防控制系统控制模块的两个常开触点，当火灾时消防中心控制模块常开触点闭合后， KM3↑，KM4↑→1号泵和2号泵电动机M1启动加压。

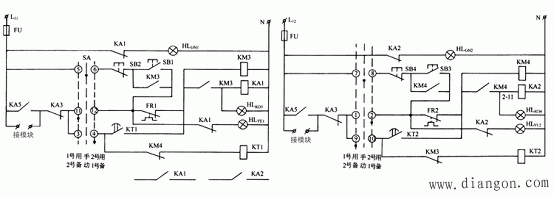

6.故障自投
当1号泵出现故障造成过载或接触器接电不动作时
FR1↑（或KM3↓）→KA1↓→H1RD3↓，同时：KT2↑→延时后→KM4↑→2号泵自动投入运行，并且：KA2↑→H1YE2↓，H1GN2↓→H1RD4↑
