全电压启动自动喷淋泵电路


1.特点:

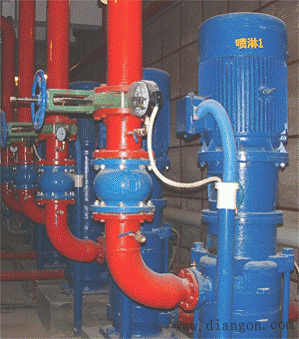

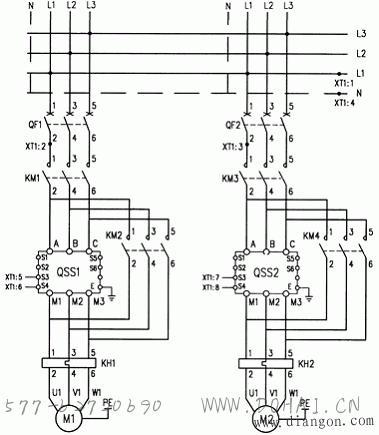

一用一备,互为备用,故障自动切换;双电源自投自复;降压软启动;
2.控制要求
①控制柜上手动控制;
②压力开关启动;
③消防模块控制;
④消防中心远距离自动/手动控制;
⑤故障报警(在控制盘及消防中心均要求反映);
⑥水源水位过低报警



3. 工作原理
①楼层着火时,压力开关启动水泵
如二层着火,二楼的喷头爆裂并喷出水流,管网里有消防水流动,二楼防火分区的水流指示器动作,报警间的压力开关动作,并通过模块动作向消防中心发去信号。

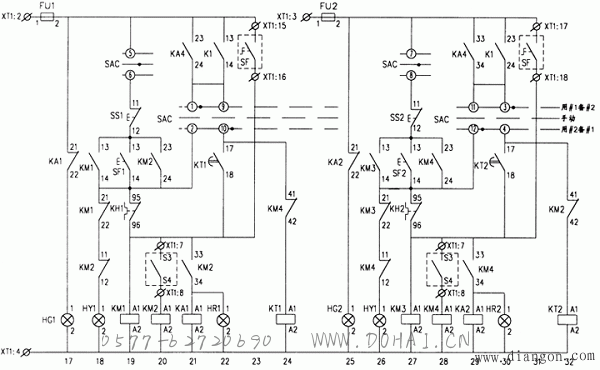

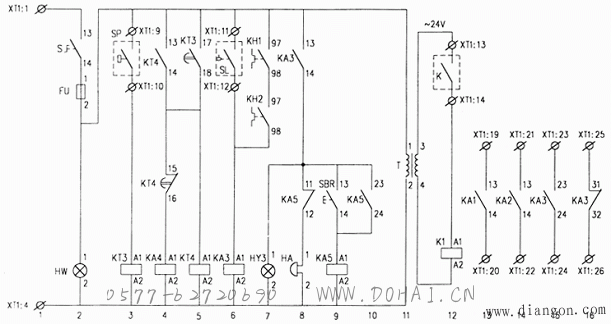

SP↑→KT3↑→(延时),则,KT4↑→(延时1小时后)→KA4↓,且KA4↑→KM1↑→软启动器动作,水泵软启动,S3-S4接通→KM2↑→1#水泵全压运行
②故障自动切换
KM2触头不动作, KT2↑→KM3↑→软启动器动作,水泵软启动,S3-S4接通→KM4↑→2#水泵全压运行
③控制柜上手动控制
如果KM2或KM4机械卡住,而且KT1或KT2也损坏时,应将SA至“手动”位置,其SA的1、4号触头闭合,按下按钮SB4,使KM2通电,2号泵启动,停止时按下按钮SB3,KM2线圈失电,2号电动机停止。
④水源水位过低报警
当水位达到SL时,SL↑→KA3↑→HA↑,HY3↑
