　　一、具有低温低压启动特性的日光灯线路
具有低温低压启动特性的日光灯线路如图1-1-1所示。该、电路是为日光灯在气温低、电源电压也低，从而导致启动困难的情况设计的。它是在日光灯的启动器回路串联一只二极管构成的低温启动器线路。其工作原理是：当启动器接通时，二极管将交流整为脉动直流，因而镇流器的阻抗减小，使流过灯丝的瞬时电流加大，增加了电子发射能力；同时启动器在断开瞬间其自感电势也较高，故很易将灯管点亮。图1-1-1a为带按钮开关的二极管低温启动线路；图1-1-1b为二极管直接接入的低温启动线路。

　　二、具有快速延寿启动特性的日光灯线路
具有日光灯快速延寿启动特性的电气线路如图1-1-2所示。其工作原理是：若将晶闸管或二极管串联在启动器中，就能起到整流作用；而电容并联在晶闸管或二极管两端，则可以分流一部分交流电流，但整流电流将大于分流电流。启动时，因二极管的作用使镇流器内主要流过直流电流，这时镇流器的直流电阻小于交流阻抗，启动电流要大于未用二极管时的启动电流，使灯丝温度增加，电容在此又起倍压作用而增加了灯管电压，因此能快速延寿启动。

　　三、具有电子快速启动特性的日光灯线路
具有电子快速启动特性的日光灯线路如图1-1-3所示。该线路用一只二极管和一只电容组成一个简易的电子启动器，它的启动速度快，灯管预热时间短，从而使用寿命延长。这种启动器在冬季也能够一次快速启动。

　　四、无触点启动器线路
无触点启动器线路如图1-1-4所示。由于普通日光灯都要配置启动器才能使用，但启动器启动时将会产生接触火花，因而不适宜在石化、化工、矿山等高危工业部门使用。而这种无触点启动器电气线路则能解决这一问题。

　　五、日光灯使用直流电源的电气线路

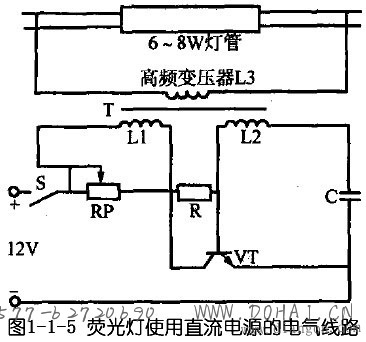

日光灯使用直流电源的电气线路如图1-1-5所示。该线路可用来直接点亮6-8W的小功率荧光灯管，线路是由一个三极管VT组成的共发射极间歇振荡器，通过变压器T在次级线圈上感应出间歇高压点亮灯管。
