RT0系列低压有填料封闭管式熔断器

适用范围

RTO系列低压有填料封闭管式熔断器

RT0系列低压有填料封闭管式熔断器适用于交流50赫兹额定电压380伏或直流440V额定电流至1000安的线路中作配套电气设备短路或过载保护之用。

产品符合GB13539.1标准。

型号及含义

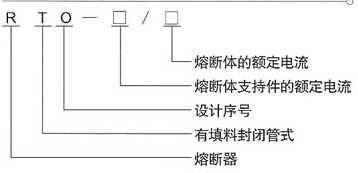

RTO系列低压有填料封闭管式熔断器的型号及含义

RT0填料封闭管式熔断器熔断器的常见型号有:

RT0-100.RT0-200,RT0-400,RT0-600,RT0-1000

基本技术参数

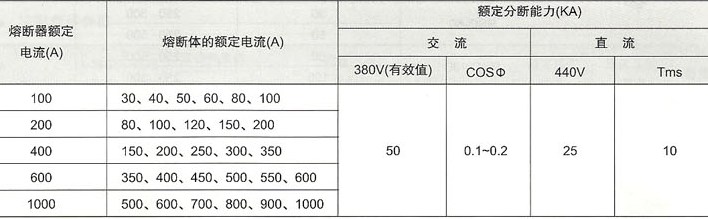

RTO系列低压有填料封闭管式熔断器的基本技术参数

外形及安装尺寸

型号 熔断体的尺寸mm
A*D E*F B
RT0-100 40*40 18*6 67
RT0-200 46*46 23*6 67
RT0-400 55*55 33*6 67
RT0-600 66*66 36*6 67

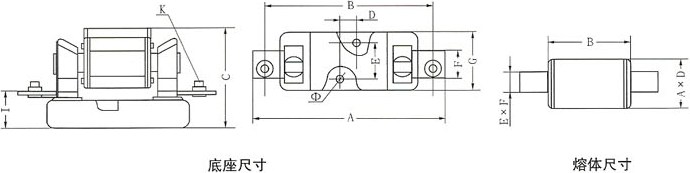

RTO系列低压有填料封闭管式熔断器的底座尺寸和溶体尺寸

RT0熔断器主要由熔断体及底座组成。为了方便熔断体的安装及更换,配有熔断器操作手柄。

RT0系列熔断器的结构特征

由熔管、指示器、填料和容体等组成。熔管采用高频滑石瓷制成,具有耐热性好,机械强度高,外表光洁美观等优点。指示器为一机械信号装置,指示器由与熔体并联的康铜丝及压缩弹簧等零件组成,能在熔体熔断后立即烧断,弹出红色醒目的指示件,表示熔断信号,填料采用纯净的石英砂粒,充填在熔管内。石英砂用来冷却电弧,致使电弧迅速熄灭。熔体采用紫铜薄片的网状多根并联形式,具有提高断流能力的变载面和增加时的锡桥结构,使熔断器获良好的保护性能。

RTO系列熔断器底座的结构特征

熔断器底座主要由插座与底板组成。插座设计成琴形触头,触头压力用弹簧来保证。底板用普通点恣制成,机械强度高,光洁美观。熔断器操作手柄采用热固性塑料,绝缘性能好,结构简单,操作自如。

如果希望了解RT0系列熔断器的更多内容,如产品使用说明书,规格参数,价格,更换等信息,请联系我们
