如何通过程序控制SFC chart切换到自动模式?

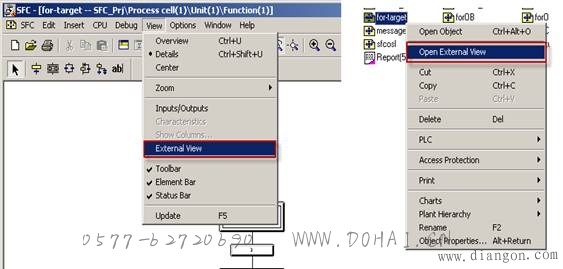

SFC chart能以外部视图的方式显示为功能块,可以像CFC一样通过IO互联控制SFC chart的执行。在工厂层级下选中SFC chart右击,通过“Open External View”打开外部视图;或者在SFC chart编辑界面通过菜单ViewàExternal View打开外部视图。如下图1所示:


图12如何调用SFC chart的外部视图

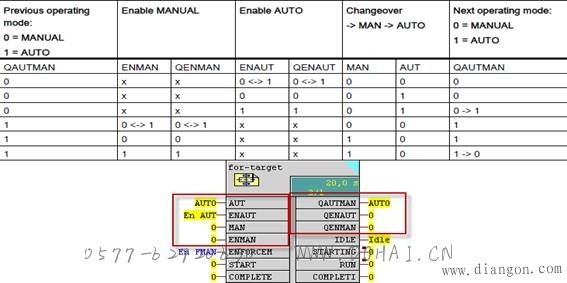

SFC chart与控制模式相关的外部视图IO如下图2所示,表格显示了手动模式和自动模式输入/输出IO的对应关系。从手动模式切换到自动模式要求ENAUT=1和AUT=1,且MAN=0。注意:AUT和MAN不能都=1,否则会提示LI_ERR错误,无法实现模式切换。


图2手动模式和自动模式切换
