三相电路功率的计算

1. 对称三相电路功率的计算
（1）平均功率
设对称三相电路中一相负载吸收的功率等于 Pp=UpIpcosφ， 其中Up、Ip 为负载上的相电压和相电流。则 三相总功率为：
P =3Pp =3UpIpcosφ
注意：
1) 上式中的 φ 为相电压与相电流的相位差角 ( 阻抗角 ) ；
2) cosφ为每相的功率因数，在对称三相制中三相功率因数：
cosφA=cosφB=cosφC= cosφ；
3) 公式计算的是电源发出的功率 ( 或负载吸收的功率 ) 。
当负载为星形连接时，负载端的线电压，线电流，代入上式中有：

当负载为三角形连接时，负载端的线电压，线电流，代入上式中有：

（2） 无功功率
对称三相电路中负载吸收的无功功率等于各相 无功功率之和：

（3） 视在功率

（4）对称三相负载的瞬时功率
设对称三相负载 A 相的电压电流为：

则各相的瞬时功率分别为：

　　可以证明它们的和为：
上式表明，对称三相电路的瞬时功率是一个常量，其值等于平均功率，这是对称三相电路的优点之一，反映在三相电动机上，就得到均衡的电磁力矩，避免了机械振动，这是单相电动机所不具有的。
2. 三相功率的测量
(1) 三表法
对三相四线制电路，可以用图11.15 所示的三个功率表测量平均频率。若负载对称，则只需一个表，读数乘以 3 即可。

图 11.15	图 11.16

　　(2) 二表法
对三相三线制电路，可以用图 11.16 所示的两个功率表测量平均频率。测量线路的接法是将两个功率表的电流线圈串到任意两相中，电压线圈的同名端接到其电流线圈所串的线上，电压线圈的非同名端接到另一相没有串功率表的线上。显然除了图 11.16 的接线方式，还可采用图 11.17 的接线方式。这种方法称为两瓦计法。

图 11.17

　　两瓦计法中若 W1 的读数为 P1 , W2 的读数为 P2 ，可以证明三相总功率为：
P = P1 + P2
证明： 设负载是 Y 连接，根据功率表的工作原理，有：

所以
因为代入上式有：

　　所以两个功率表的读数的代数和就是三相总功率。由于△联接负载可以变为 Y 型联接，故结论仍成立。
注意：
1） 只有在三相三线制条件下，才能用二瓦计法，且不论负载对称与否；
2） 两块表读数的代数和为三相总功率，每块表单独的读数无意义；
3） 按正确极性接线时，二表中可能有一个表的读数为负，此时功率表指针反转，将其电流线圈极性反接后，指针指向正数，但此时读数应记为负值；
4） 负载对称情况下，有：

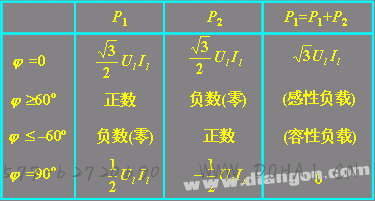

下表给出了不同 φ 值时两个功率表的取值。
