SFC chart的控制命令有哪些？

SFC chart的控制命令包括手动命令、自动命令、外部命令、内部命令，如下图1所示；

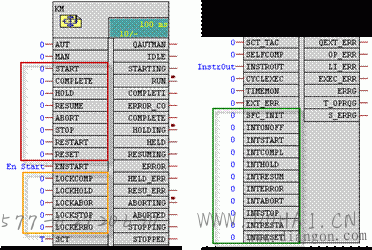

图1 SFC chart的控制命令
·手动命令：SFC chart调试窗口和SFC 面板上的控制按钮，共9个，仅在手动模式下有效。包括：Start、Hold、Error、Restart、Complete、Abort、Stop、Resume、Reset
·自动命令：通过SFC chart外部视图的IO互联控制SFC，仅在自动模式下有效。包括：START、COMPLETE、HOLD、RESUME、ABORT、STOP、RESTART、RESET
·外部命令：包括：LOCKCOMPLETE、LOCKHOLD、LOCKABORT、LOCKSTOP、LOCKERROR，通过IO互联控制SFC
·内部命令：包括：INTSTART、INTCOMPLETE、INTHOLD、INTRESUME、INTERROR、INTABORT、INTSTOP、INTRESTART、INTRESET，是SFC的内部命令，在步中设置用于触发SFC的状态转换。
注意：
·         手动模式下自动互联输入无效，自动模式下命令按钮不可用。但是内部命令和外部命令在手动和自动模式下都有效
·         外部命令的优先级为lockabort>lockstop>lockerror>complete,hold
·         如果有几个命令（例如：外部命令和内部命令）同时排队等待时，SFC会显示互联错误LI_ERR=1，此时会执行命令的执行情况如下图2所示。

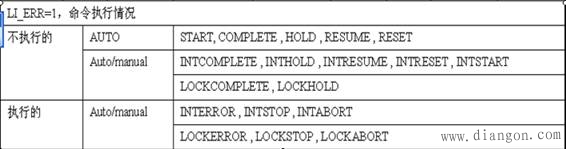

图2 LI_ERR下命令执行情况
