识读排水泵的电气控制线路图

民用建筑的排水，主要是排除生活污水、溢水、漏水和消防废水等。根据具体情况，确定合适的排水方案，下面介绍两台泵的排水方案，一台工作，一台备用。
1.线路的构成
如图1所示，线路由水位信号回路、水泵机组的主回路和控制回路构成。图中采用了转换开关SA，两台排水泵互为备用，使控制具有灵活性。污水集水池中设置水位信号器（干簧或浮球式），由水位信号器控制水泵的自动运行。高水位启泵，低水位停泵，溢水水位报警。

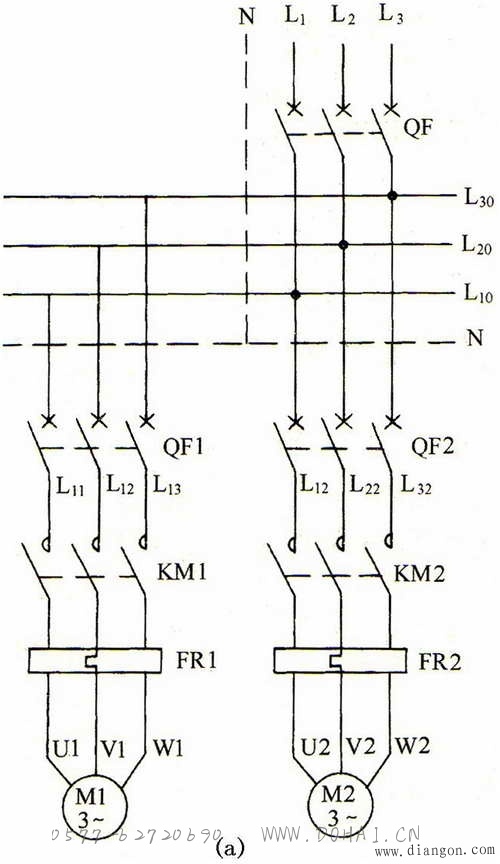

图1（a）主电路

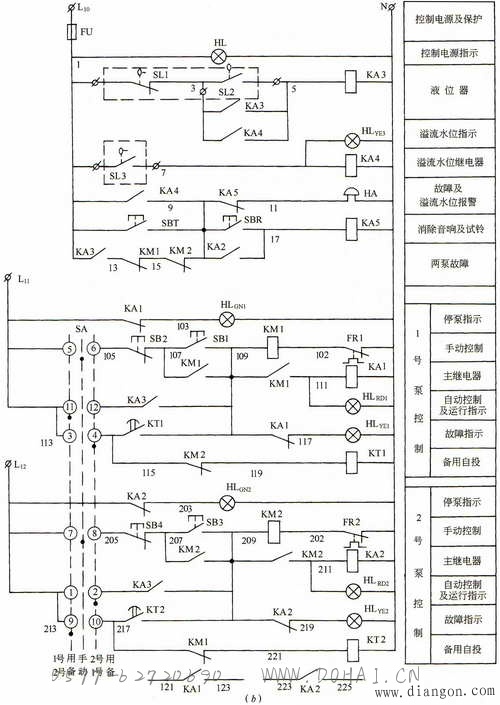

（b）控制电路
图1两台排水泵（一用一备）控制线路

2.线路的工作原理
（1）自动控制
①正常工作时的控制
合上自动开关QF、QF1、QF2，将转换开关SA转至“1号用，2号备”位置，其触点9–10、11–12闭合。当污水集水池内水位升高，达到需要排水的位置时，水位信号器SL2触点闭合，使中间继电器KA3线圈得电并自锁，其动合触头闭合，接触器KM1线圈通电，KM1主触头闭合，1号泵电动机M1启动排污。KM1常开辅助触头闭合，接通109–111点，使中间继电器KA1线圈得电，同时红色信号灯HLRD1亮，表明1号泵电动机M1处于运行状态，黄色故障信号灯HLYE1和绿色停泵信号灯HLGN1灭。
当污水集水池内的污水排完，低水位信号器SL1触点断开，使中间继电器KA3线圈失电释放，其常开辅助触头复位断开，接触器KM1线圈失电，KM1主触头断开，1号泵电动机M1停转。
②备用泵自动投入运行的控制
在故障状态下，即使污水集水池内水位达到需要排水的位置时，水位信号器SL2接通，使水位继电器KA3线圈得电，其动合触头闭合，接通1–13点，但如果接触器KM1机械卡住触头不动作，则电铃HA响，发出故障报警。此时，时间继电器KT2线圈得电，KT2延时闭合的常开触头延时闭合，使接触器KM2线圈通电，KM2主触头闭合，2号泵电动机M2启动排污。KM2常开辅助触头闭合，接通209–211点，使中间继电器KA2线圈得电，同时2号泵电动机M2运行红色信号灯HLRD2亮，黄色故障信号灯HLYE2和绿色停泵信号灯HLGN2灭。检修人员可以检修1号泵电动机M1。
（2）手动控制
如果两台水泵同时发生故障，虽然污水集水池内水位升高，水位继电器KA3线圈得电，其动合触头闭合，接通1–13点，但接触器KM1、KM2触头都不动作，接通1–13–15–9–11回路，则电铃HA响，发出故障报警。检修人员听到报警后，可以略停片刻，当超过备用泵的投入时间时警铃HA仍继续响，则表明两台水泵同时发生故障，应将转换开关SA转至“手动”位置，其触点5–6、7–8接通，检修人员进行检修，或操作SB1~SB4对两台泵试运行。并按下解除按钮SBR，使继电器KA5线圈得电自锁，其常闭辅助触头断开，9–11点断电，切断警铃HA回路。
（3）溢流水位自动报警
当污水集水池内水位升高，达到需要排水的位置时，水位信号器SL2触点本来应该闭合却因故障而没有闭合，排水泵不能启动，污水不断上升，直到达到溢流水位时，，水位信号器SL3闭合，使中间继电器KA4得电，KA4常开辅助触头闭合，接通3–5、1–9点，警铃HA响报警通知检修人员，同时KA3线圈得电，启动排污泵电动机排污。
