识读气压罐给水方式的电气控制线路图步骤

  • A+
所属分类:电工基础

气压给水:利用气压给水设备按照设定的高低压力值自动运行,向用户自动供水的控制技术。所谓气压给水设备,它是一种局部升压设备,以密闭的气压水罐取代高位水箱,节省投资。
1.气压给水设备的构成
如图1(a)所示,气压给水设备主要由气压罐、补气系统、管路阀门系统、加压系统和电控系统所组成。该系统选用YX–150型电接点压力表作为水位传感器,并选用浮球式传感器作为高水位超限保护水位开关。
2.气压给水系统工作原理
气压给水系统是利用密闭的钢罐,由水泵将水压入罐内,靠罐内被压缩的空气压力将储存的水送入给水管网。但随着水量的减少,水位下降,罐内的空气比容增大,压力逐渐减小。当压力下降到设定的最小工作压力时,水泵便在压力继电器作用下启动,将水压入罐内。当罐内压力上升到设定的最大工作压力时,水泵停止供水。
其实,气压给水设备的控制系统在原理上同水塔(水箱)供水系统是一致的,只是以气压罐中的两个气液界面代替了水塔(水箱)中的两个自由液位。当气压罐中的气液界面低于限定值时,水泵启动加压,使气压罐内压力升高;当压力升高使气液界面达到限定值时,水泵停止工作;此后随用户用水,气压罐内压力下降,当气液界面降至限定值时,水泵再次启动供水,增大罐内压力,如此循环工作下去,保证向用户供水的压力符合给定值要求。
气压给水罐内的空气与水直接接触,在运行过程中,空气由于损失和溶解于水而减少,当罐内空气压力不足时,可由呼吸阀自动增压补气。

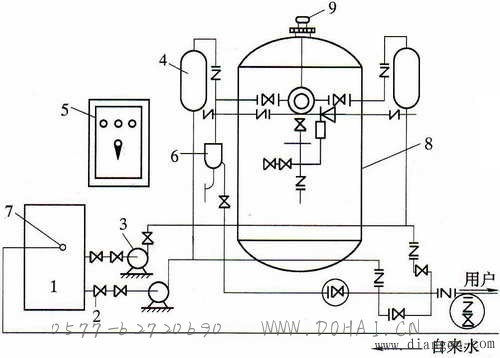

(a)系统示意图
1-水池;2-闸阀;3-水泵;4-补气罐;5-电控箱;6-呼吸阀;
7-液位报警器;8-气压罐;9-压力控制器

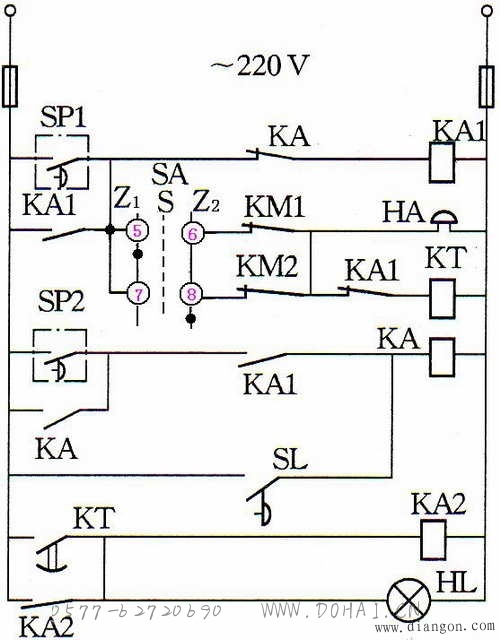

(b)水位信号电路

图1  气压给水系统自动控制
3.电气控制线路的工作过程
该系统的水位信号电路如图1(b)所示。水泵电动机M1、M2一用一备。
①正常工作时的控制
将万能转换开关SA手柄转至“Z1”位时,M1为工作泵,M2为备用泵,当水位低于低水位时,气压罐内压力低于设定的最低压力值。电接点压力表下限接点SP1闭合,低水位继电器KA1线圈得电并自锁,使接触器KM1线圈得电,1号泵电动机M1启动运转,向罐内压水;当罐内水位上升到高水位时,压力达到最大设定压力,电接点压力表上限接点SP2闭合,高水位继电器KA线圈得电,其动断触点断开,使KA1线圈断电,KA1动合触点断开,于是交流接触器KM1失电释放,1号泵电动机停转。这样保持罐内有足够的压力,以保证用户用水。SL为浮球继电器触点,当水位高于高水位时,SL触点闭合,使继电器KA线圈通电,使1号泵电动机停转,可以防止气压罐因压力过高而爆炸。
②备用泵自动投入的控制
当1号泵电动机M1发生故障时,报警电铃HA发出报警声,同时延时继电器KT线圈得电,其延时闭合的动合触头使继电器KA2得电,交流接触器KM2线圈得电,使2号泵电动机M2启动运转。
