施耐德限位开关选型

一、原理
限位开关又被称为行程开关，通过接触的方式检测物体的有无、是否通过某个工位、确切定位物体位置以及检测物体的行程是否终了，将机械动作转换为电气信号，传输到控制系统，成为机械与电气控制之间的接口。

施耐德限位开关

二、产品类别及特点
通用型：
● 模块化设计，提供75 种组件，2000 种产品组合；
● 操作头可做360°调整，最小调整间隔为15°；
● 简化了接线、调整与维护；
● 小型限位开关采用插入式端子模块；
优化型/经典型：高性价比、质量可靠、系列齐全，能满足多种需求；
应用型：为多种行业（起重和机械输送等）提供专门的解决方案。
三、产品选型
除了通常需要考虑的环境温度、抗振动抗冲击能力、防护等级等环境因素外还需要着重考虑以下几点：
● 外壳：根据限位开关的负载不同，对于轻型和重型负载，外壳材料多采用塑料；对于中－重型负载、重型负载及超重型负载，外壳多采用金属。选择合适的外形尺寸。
● 操作头：根据检测目标的外形与运动方向的不同，选择不同的操作头，操作头的类型有直动式、滚轮直动式、滚轮推杆式、滚轮摇杆式、万向式等。
● 触点模块：根据用户的不同需求，可选择慢动触头或速动触头，选择肯定断开功能，选择不同的触点数。
● 操作速度：所允许的最大触发速度，若超出此速度，限位开关可能会由于受力过大而误动作或损坏。
● 进线模块：提供符合不同标准的进线方式，除了直接成型电缆接入外，常用的有：ISO、DIN、NPT 等各种标准的电缆密封管形式，其区别仅在于由于制式的不同，引起限位开关进线口螺纹的内径尺寸和螺纹间距的不同。
● 最小力：触发所需的最小力，通常有最小力（N）和最小力矩（N.m）两种。
● 机械寿命。
四、基本结构(三个部分组成)
操作头：支撑触发装置并把运动传输给壳体中的触头，有多种类型以适应所要控制的各种运动；
触点模块：含有触头元件的插入式壳体；

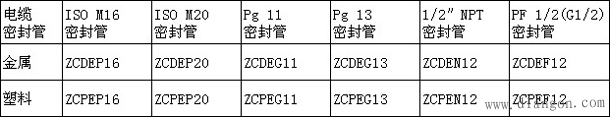

出线端：主要有6 种类型：ISO M16 x 1.5、Pg 11、ISO M20 x 1.5、Pg 13、1/2″ NPT、PF 1/2(G1/2)。

五、附件

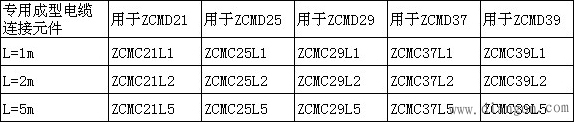

注：ZCMC37L*和ZCMC39L*只能提供1，2 和5m 电缆而ZCMC21L*，ZCMC25L*，ZCMC29L*中可以将*替换为要求的电缆长度（m）,如3，7，10。
