什么是主令电器?主令电器包含哪些?

    主令电器是一种专门发布命令、直接或通过电磁式电器间接作用于控制电路的电器。常用来控制电力拖动系统中电动机的起动、停车、调速及制动等。
◇控制按钮

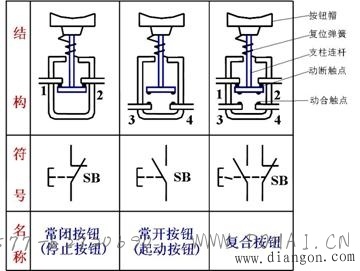

控制按钮由按钮帽 1 、复位弹簧 2 、桥式触头 3 、4 、5 和外壳等组成，通常做成复合式，即具有动合触点和动断触点，其结构示意图见下图所示。

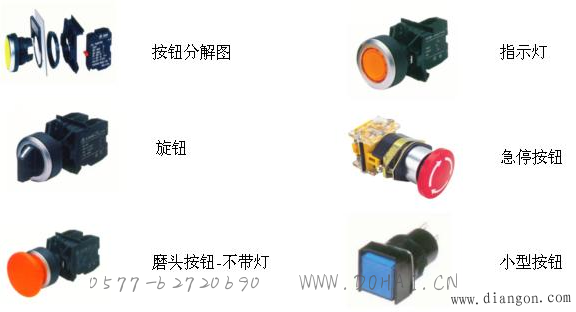

    控制铵钮的种类很多，指示 灯式按钮内可装入信号灯显示信号；紧急式按钮装有蘑菇形钮帽，以便于紧急操作；旋钮式按钮用于扭动旋钮来进行操作。 常见按钮的外形如下图所示：

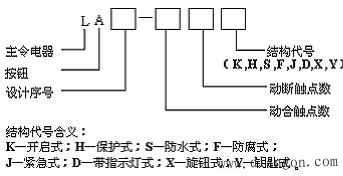

控制按钮的型号含义和电气符号如下图所示。

(a) 型号含义

(b) 电气符号

图 控制按钮的型号含义和电气符号

◇行程开关
行程开关又称位置开关或限位开关。它的作用与按钮相同，只是其触点的动作不是靠手动操作，而是利用生产机械某些运动部件上的挡铁碰撞其滚轮使触头动作来实现接通或分断电路的。

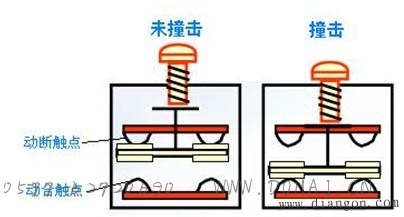

行程开关的结构分为 3 个部分：操作机构、触头系统和外壳，行程开关的外形及结构如下图所示。

图 行程开关的结构示意图

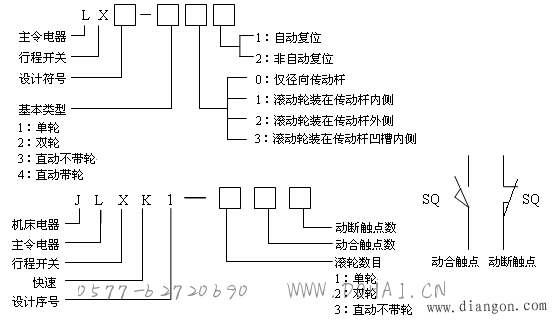

   行程开关的型号含义和电气符号如下图所示。

(a) 型号含义 　　　　　　　　　　　(b) 电气符号

图　行程开关的型号含义和电气符号

◇接近开关
接近式位置开关是一种非接触式的位置开关，简称接近开关。它由感应头、高频振荡器、放大器和外壳组成。当运动部件与接近开关的感应头接近时，就使其输出一个电信号。
接近开关包括电感式和电容式两种。
电感式接近开关的感应头是一个具有铁氧体磁心的电感线圈，只能用于检测金属体。振荡器在感应头表面产生一个交变磁场，当金属块接近感应头时，金属中产生的涡流吸收了振荡的能量，使振荡减弱以至停振，因而存在振荡和停振两种信号，经整形放大器转换成二进制的开关信号，从而起到“开”、“关”的控制作用。
常用的电感式接近开关型号有 LJ1 、 LJ2 等系列，电容式接近开关型号有 LXJ15 、 TC 等系列产品。 接近开关的外形如下图所示：

    接近开关的电气符号如下图所示：

◇万能转换开关
万能转换开关是一种多档式，控制多回路的主令电器，一般可作为多种配电装置的远距离控制，也可作为电压表、电流表的换相开关，还可作为小容量电动机的起动、制动、调速及正反向转换的控制。其触头档数多、换接线路多、用途广泛，故有“万能”之称。

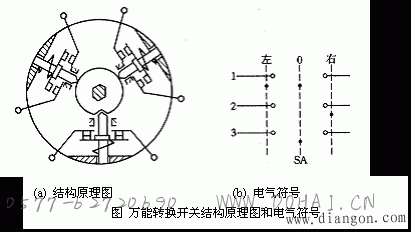

万能转换开关主要由操作机构、面板、手柄及数个触点座等部件组成，并用螺栓组装成为一个整体，如下图所示。万能转换开关的图形符号及文字符号如下图所示。图中水平方向的数字 1~3 表示触点编号，垂直方向的数字及文字“左”、“ 0 ”、“右”表示手柄的操作位置（档位），虚线表示手柄操作的联动线。在不同的操作位置，各对触点的通、断状态的表示方法为：在触点的下方与虚线相交位置有黑色圆点表示在对应操作位置时触点接通，没涂黑色圆点表示在该操作位置不通。

    转换开关的外形图如下图所示。

转换开关外形图
