双控开关几种接法

  • A+
所属分类:电工基础 电工技术

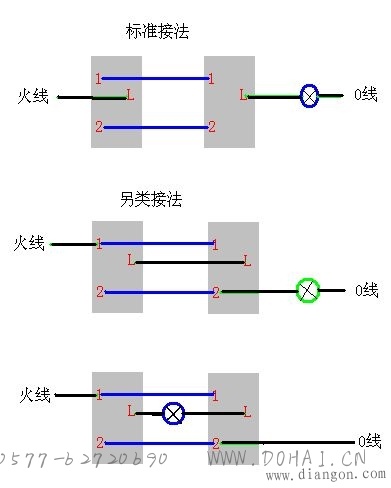

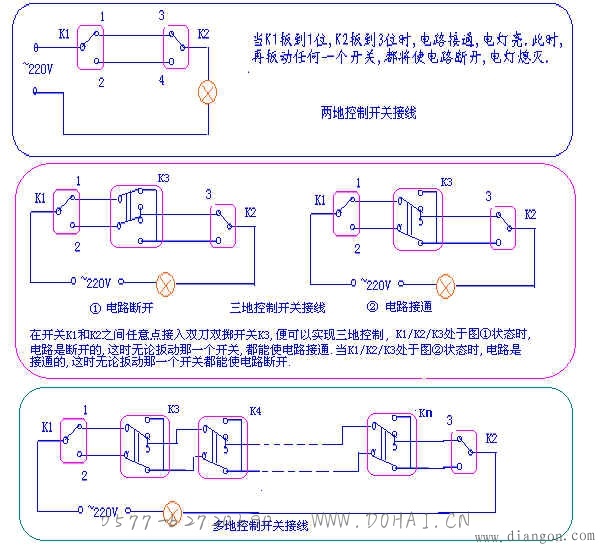

就一种,单联双控开关有三个接线端口,分别是上L1、中L、下L2,用两个单联双控开关就可以在不同的地方控制一个灯,接线方法:火线进任意一个单联双控开关的中L端,再把两个开关的上L1与上L1端口相连,下L2与下L2端口相连,然后再由另一个单联双控的中L端出一根控制线到灯头,就可以了.
