水电图纸符号意义

  • A+
所属分类:电工基础

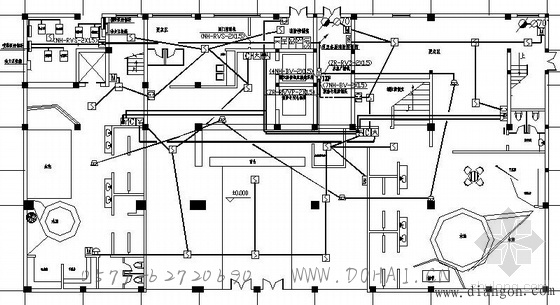

SC:钢管

PC:PVC聚乙烯阻燃性塑料管

CT:桥架

WC:沿墙暗敷设WS:沿墙明敷设

CC:沿顶板暗敷设

F:暗敷在地板内

CE:沿顶板明敷

YJV:电缆

SYV:电视线

PE:接地(黄绿相兼)

PEN:接零(蓝色)3项线(火线):A项(黄)B项(绿)C项(红)

KV:(电压)千伏

BV:散线

MEB:总等电位

LEB:局部等电位

线路敷设方式代号

PVC——用阻燃塑料管敷设

DGL——用电工钢管敷设

VXG——用塑制线槽敷设

GXG——用金属线槽敷设

KRG——用可挠型塑制管敷设

⑦线路明敷部位代号

LM—沿屋架或屋架下弦敷设

ZM——沿柱敷设

QM——沿墙敷设

PL——沿天棚敷设

③线路暗敷部位代号

LA——暗设在梁内

ZA—暗设在柱内

QA—暗设在墙内

PA——暗设在屋面内或顶棚内

DA——暗设在地面或地板内

PNA—暗设在不能进入的吊顶内

④照明灯具安装方式代号

D——吸顶式

L——链吊式

G———管吊式

B——壁装式

R———嵌入式

BR———墙壁内安装

(4)设备标注方法’

⑦配电线路的标注方法

a——b(c×d)e——f其中:a--回路编号

b--导线型号

c--导线根数

d--导线截面

e--敷设方式及穿管管径

f--敷设部位

表示2根导线

表示3根导线

表示n根导线

⑦照明灯具标注方法

一般标注方法:

灯具吸顶安装标注方法:

其中:a--灯数

b--型号或编号

c--每盏照明灯具的灯泡个数

d--灯泡容量,W

e--灯泡安装高度,m

f--安装方式

L--光源种类,白炽灯或荧光灯
