水电安装质量问题图片

一、强、弱电线管预埋问题。

C3、C4、C7、C11图纸问题：

1）标准层：A户型厨房插座顶边精装图画平了铝合金窗底边，不利于窗边收口，存在渗水隐患，而且不好安装插座；建议向窗台下移250px安装，请明确？

2）标准层：B户型厨房燃气灶与烟道位置不符，建议洗菜盆与燃气灶互换。原因：1、燃气灶与燃气表过近，存在安全隐患。2、油烟管过长，容易积油。3、便于油烟管道连接。

3）标准层：烟道止回阀无安装高度，高度是否为吊顶内，请明确？

4）标准层：生活阳台洗衣机插座只有B户型为1米高，其它户型为1.3米；B户型洗衣机插座是否安装1米高，请确认？

5）标准层：B、D户型厨房烟道在厨房外墙处，油烟管道被梁挡住，为考虑吊顶高度，在梁上埋设DN150刚性防水钢套管，请确认。

6）标准层：A、B、C、D户型精装修平面图只有客厅画有1个电视和电话插座，其它主卧、次卧、书房等均未画电视、电话、网格插座点位，是否合理，是否按蓝图点位施工，请明确？

3、D2、D3、D4、D5、D7组团地下室雨、污排水管（含地下室卫生间排水）施工方案尽快落实。

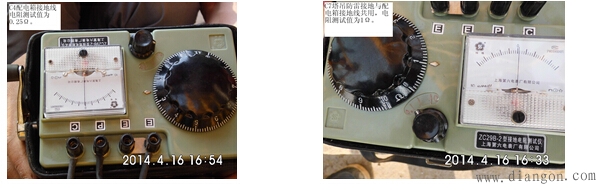

C4 二级配电箱电电阻：                   C7塔吊防雷电阻：                 C11塔吊防雷电阻：

0.25欧                           1欧
