DHM8系列塑壳断路器

  • A+
所属分类:产品目录 断路器

适用范围

DHM8系列塑料外壳式断路器

DHM8系列塑壳断路器适用于交流50Hz,额定电压至690V,额定电流至800A的电力系统中,用来分配电能和保护线路及电源设备免受过载、短路、欠电压等故障的危害,也可用来控制电动机不频繁的操作。电子式脱扣器和智能式脱扣器保护特性整定精确、方便。智能式脱扣器具有串行通讯接口,可满足通讯组网的“四遥”要求。

符合标准

断路器符合GB14048.2-2001《低压开关设备和控制设备 低压断路器》和IEC60947-2-1995《低压开关设备和控制设备 第2部分:低压断路器》等标准。



型号及其含义

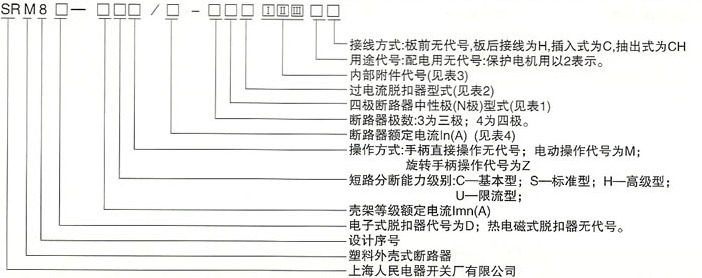

DHM8系列塑料外壳式断路器的型号及含义

常用的产品型号:

DHM8-63系列塑壳断路器:DHM8-63S

DHM8-100系列塑壳断路器:DHM8-100C DHM8-100S DHM8-100H DHM8-100U

DHM8-250系列塑壳断路器:DHM8-250C DHM8-250S DHM8-250H DHM8-250U

DHM8-400系列塑壳断路器:DHM8-400C DHM8-400S DHM8-400H DHM8-400U

四级断路器中性极型式见表1

DHM8系列塑料外壳式断路器的中性级型

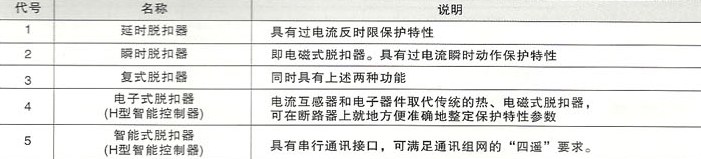

过电流脱扣器型式见表2

DHM8系列塑料外壳式断路器的过电流脱扣器形式

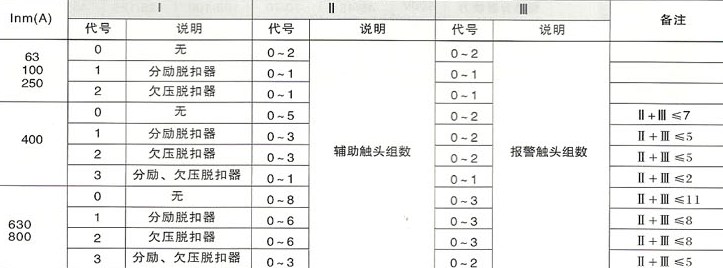

内部附件代号见表3

DHM8系列塑料外壳式断路器的内部附件代号

主要技术参数

1.主要技术指示

壳架等级额定电流(A)

63

100

250

产品型号

DHM8-63S

DHM8-100C

DHM8-100S

DHM8-100H

DHM8-100U

DHM8-250C DHM8D-250C

DHM8-250S DHM8D-250S

DHM8-250H DHM8D-250H

DHM8-250U DHM8D-250U

壳架等级额定电流(A)

400

630

产品型号

DHM8-400C DHM8D-400C

DHM8-400S DHM8D-400S

DHM8-400H DHM8D-400H

DHM8-400U DHM8D-400U

DHM8-630C DHM8D-630C

DHM8-630S DHM8D-630S

DHM8-630H DHM8D-630H

DHM8-630U DHM8D-630U

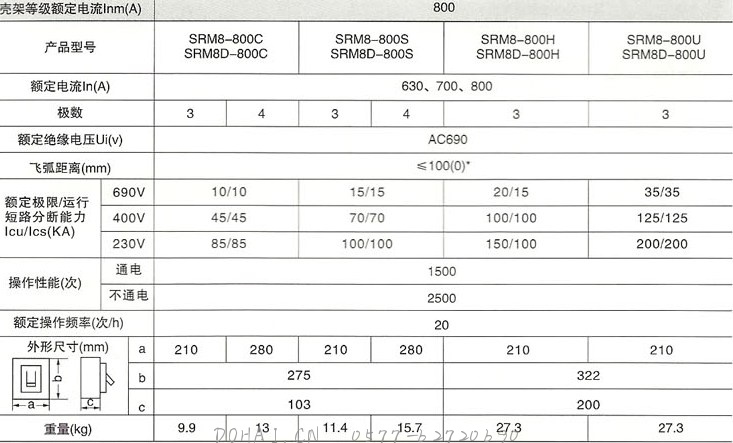

DHM8系列塑料外壳式断路器800的主要技术参数

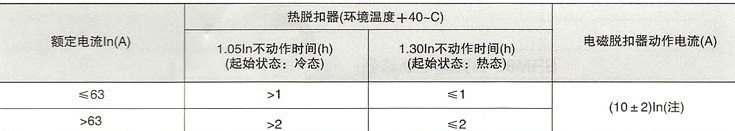

2.配电用断路器过流保护特性见表5

DHM8系列塑料外壳式断路器的过电流保护特征

注:DHM8-630、800的电磁脱扣器动作电流(5~14)In可调。

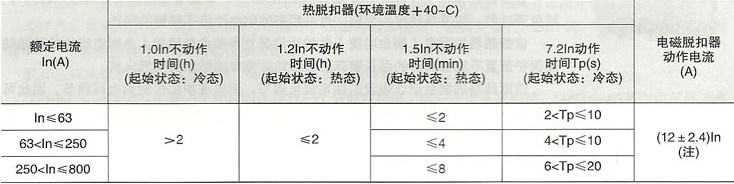

3.电动机用断路器过电流保护特性见表6

DHM8系列塑料外壳式断路器-电动机用过电流保护特性

注:DHM8-630、800的电磁脱扣器动作电流为(5~14)In可调。

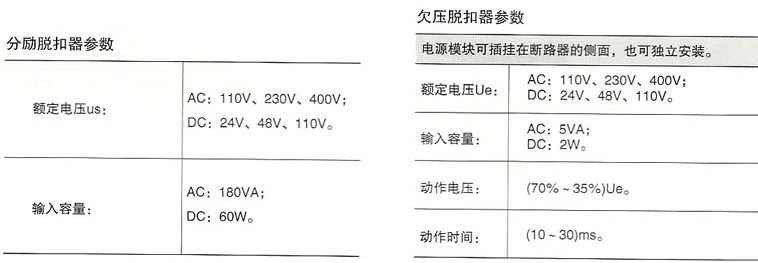

分励脱扣器参数                                                                                                           5.欠压脱扣器参数

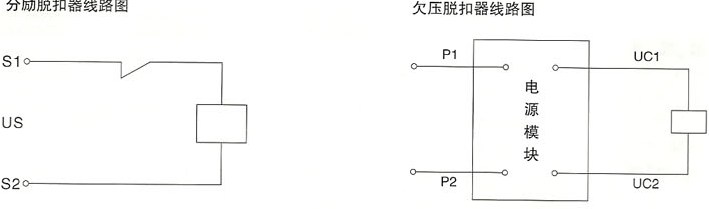

DHM8系列塑料外壳式断路器的分励脱扣器接线图

DHM8系列塑料外壳式断路器的分励脱扣器参数

注:有关DHM8系列塑壳断路器更详细介绍,请见本公司新产品样本。同时关于产品的价格,更换等信息,请联系我们
