SRW15(15HH)系列万能式低压断路器

  • A+
所属分类:产品目录 断路器

适用范围

SRW15(15HH)系列万能式低压断路器

SRW15(15HH)系列智能型万能式低压断路器额定绝缘电压690V,适用于交流50Hz,额定电压至690V及以下,额定电流400A-4000A的配电网络中,用来分配电能和保护线路及电源设备免受过载、欠电压、短路、单相接地等故障的危害。在正常条件下也可作为线路的不频繁转换之用。断路器具有智能化保护功能和四段选择性保护,能避免系统不必要的挺电、提高供电可靠性。断路器脉冲耐压12000V。该断路器不带智能控制器及传感器,可作隔离器用,标志为“”。

断路器符合GB14048.2-2001《低压开关设备和控制设备 低压断路器》和IEC60947-2《低压开关设备和控制设备 第2部分:低压断路器》等标准。

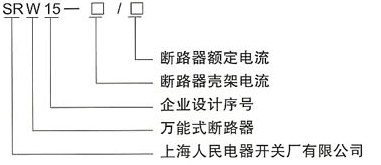

产品型号含义及分类

SRW15(15HH)系列万能式低压断路器的产品型号及分类

分类

1.按使用类别分:                                                                        4.按安装方式分

a.A类(非选择型)                                                                           a.固定式

b.B类(选择型)                                                                               b.抽屉式

2.按预储能操作分:                                                                    5.按级数分:

a.有预储能操作(贮能及闭合操作分二次完成)                         a.三级

b.无预储能操作(贮能及闭合操作一次完成)                             b.四级

3按操作方式分:                                                                        6.按是否有单相接地保护分:

a.电动操作                                                                                   a.不带单相接地保护

b.手动操作(检修、维护用)                                                        b.带单相接地保护

脱扣器的种类

智能型过电流脱扣器、欠电压瞬时(或延时)脱扣器、分励脱扣器。

智能型过电流脱扣器性能

1.具有过载长延时反时限、短延时定时限、瞬动功能。可由用户自行设定组成所需要的保护特性。

2.单相接地保护功能。

3.报警功能:过载报警。

4.自检功能:过热保护、微机自诊断。

5.试验功能:试验脱扣器的动作特性。

正常工作条件和安装条件

1.周围空气温度

上限值不超过+40℃,下限值不低于-5℃.24h的平均值不超过+35℃.

注:下限值为-10℃或-25℃的工作条件,用户应与本厂申明。

上限值超过+40℃或下限值低于-25℃的工作条件。用户应与本厂协商。

2.安装地点的海拔不超过2000m。

3.大气条件

大气相对湿度在周围空气温度为+40℃时不超过50%,在较低温度下可以有较高的相对湿度,最湿月的月平均最大相对湿度为90%,同时该月的月平均最低温度为+25℃,并考虑到因温度变化发生在产品表面上的凝霜。

4.防护等级:IP30

5.使用类别:B类、A类。

6.安装类别

断路器以及欠电压脱扣器、电源变电压器初级线圈安装类别IV;辅助电路及控制器电路安装类别为Ⅲ。

7.安装条件

断路器应按本说明书要求安装,断路器的垂直倾斜度不超过5°(矿用断路器的倾斜度不超过15°)。

技术数据与性能

1.断路器的额定电流见表1

SRW15(15HH)系列万能式低压断路器的额定电流

2.断路器的额定工作电压、额定短路分断能力及短时耐受电流、进线方式等见表2,断路器飞弧距离为零(即断路器外无飞弧)

SRW15(15HH)系列万能式低压断路器的额定工作电压

3.智能型过电流脱扣器保护特性和功能

a.过电流脱扣器保护特性

1).脱扣器的整定值Ir(I/In)及误差见表3

SRW15(15HH)系列万能式低压断路器的脱扣器整定值

2).长延时过电流保护反时限动作特性I²TL=(1.5Ir1)tL,其(1.05~3.0)Ir1的动作时间见表4,其时间误差为±15%

注:tL-延长时1.5Ir1的整定时间,TL-长延时的动作时间

SRW15(15HH)系列万能式低压断路器的长延时限动作特性

3).短路短延时的动作时间分别为0.2s和0.4s两档,准确度为±15%。

4).接地保护的延时动作时间分别为0.2s、0.4s、0.6s、0.8s四档,准确度为±10%。额定接地不动作电流(I△no)的最小值为0.5Ir4.额定接地短路接通和分断能力(I△m)为Icu的60%。

5).过电流脱扣器保护特性曲线见图1

SRW15(15HH)系列万能式低压断路器的过电流脱扣器保护特性\

b.智能脱扣器功能分类:

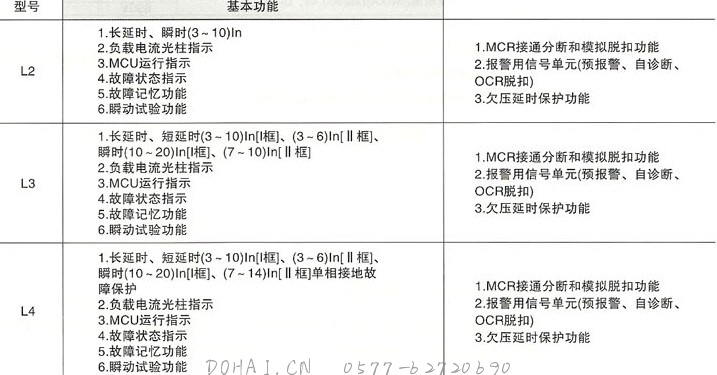

智能脱扣器分为L2型、L3型、L4型、具体功能分类见表5

SRW15(15HH)系列万能式低压断路器的智能脱扣器分类

4.断路器的操作性能

断路器的操作性能用操作循环次数表示,表6

SRW15(15HH)系列万能式低压断路器的性能用操作次数

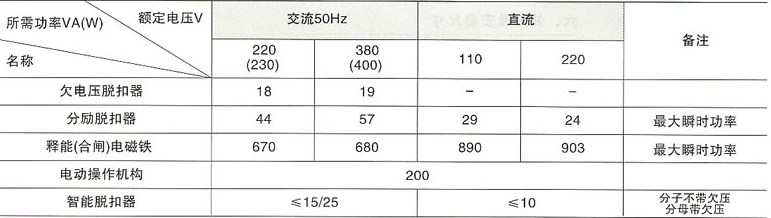

断路器的欠电压脱扣器、分励脱扣器、释能(合闸)电磁铁、电动操作机构、智能脱扣器工作电压和所需功率见表7

SRW15(15HH)系列万能式低压断路器的欠电压脱扣器等特性

注:欠电压脱扣器在70%~35%Ue范围内断开断路器,当≤35%Ue断路器不能闭合,在85%~110%Ue时保证断路器闭合;延时欠电压脱扣器在1/2延时时间内,如果电源电压恢复到85%Ue时,断路器不断开;分励脱扣器的可靠动作电压范围为70%~110%Us;释能(合闸)电磁铁和电动操作机构可靠动作电压范围为85%~110%Us。

6.辅助触头的性能

a.辅助触头的约定发热电流为6A,额定工作电压交流之380(400)V,直流至220V。

b.辅助触头形式;四常开四常闭;特殊订货可供六常开六常闭。

c.辅助触头的使用类别为AC-15或DC-13,额定控制容量Pe交流为300VA、直流为60W。

d.辅助触头的非正常接通与分断能力

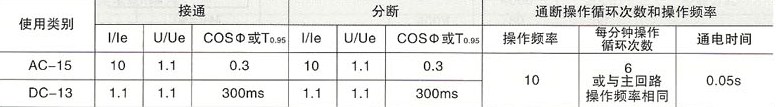

辅助触头按使用所确定的非正常使用条件下的接通分断能力见表8

SRW15(15HH)系列万能式低压断路器的辅助锄头非正常接通与分段能力

e.辅助触头正常条件下的接通与分断能力见表9

SRW15(15HH)系列万能式低压断路器的辅助锄头正常接通与分段能力

7.断路器的最大手动操作力Inm=2000为不大于180N,Inm=4000为不大于410N(仅作检修时使用),抽屉式推进机构操作手柄的操作力不大于150N。

结构概述

1.SRW15(15HH)系列万能式低压断路器的结构

断路器为立体布置形式,具有结构紧凑、体积小的特点。由侧板、横梁组成框架,每相触头洗头安装在框架上,均用绝缘罩隔离,上面装灭弧罩,形成一个个小室,而智能型脱扣器、手动操作机构、电动操作机构依次排在其前面形成各自独立的单元,如其中某一单元坏了,可将其整个拆下换上新的。

a.固定式断路器主要由触头系统、智能脱扣器、手动操作机构、电动操作机构、框架组成;

b.抽屉式断路器主要由触头系统、智能脱扣器、手动操作机构、电动操作机构、框架、抽屉座组成。

抽屉式断路器由插入断路器与抽屉座组成。插入断路器座落在抽屉座导轨上进出抽屉,通过插入断路器上的母线与抽屉座上的桥式触头的插入联接接通主回路。

抽屉式断路器有三个工作位置:“连接”位置、“试验”位置、“分离”位置,位置变更通过手柄的旋进或旋出来实现。三个位置的指示通过抽屉式底座横梁上的指针显示。

当处于“连接”位置时主回路和二次回路均接通;当处于“试验”位置时,主回路断开,并有绝缘隔板隔开,仅二次回路接通,可进行一些必要的动作试验;当处于“分离”位置时,主回路与二次回路全部断开。此时按下断路器左右两个限位件,拉出断路器本体部分,再次按下左右两个位件,即可取出断路器本体。断路器只有在连接位置或试验位置才能闭合,而在连接与实验的中间位置断路器不能闭合。

c.断路器具有机械联锁装置,可分为杠杆联锁和软联锁。

外形及安装尺寸

Inm=2000固定式断路器外形及安装尺寸

Inm=2000固定式断路器外形及安装尺寸

Inm=2000抽屉式断路器外形及安装尺寸

Inm=2000抽屉式断路器外形及安装尺寸

Inm=4000固定式断路器外形及安装尺寸

Inm=4000固定式断路器外形及安装尺寸

Inm=4000抽屉式断路器外形及安装尺寸

Inm=4000抽屉式断路器外形及安装尺寸

如果你希望了解SRW15(15HH)系列万能式低压断路器的更多内容,如产品使用书,价格,维修更换等信息,请联系我们
