互感器,电流表接线图

  • A+
所属分类:电工知识

本文的主要内容是电流互感器电流表,电压表时的接线方式。

首先,实物接线图如下:

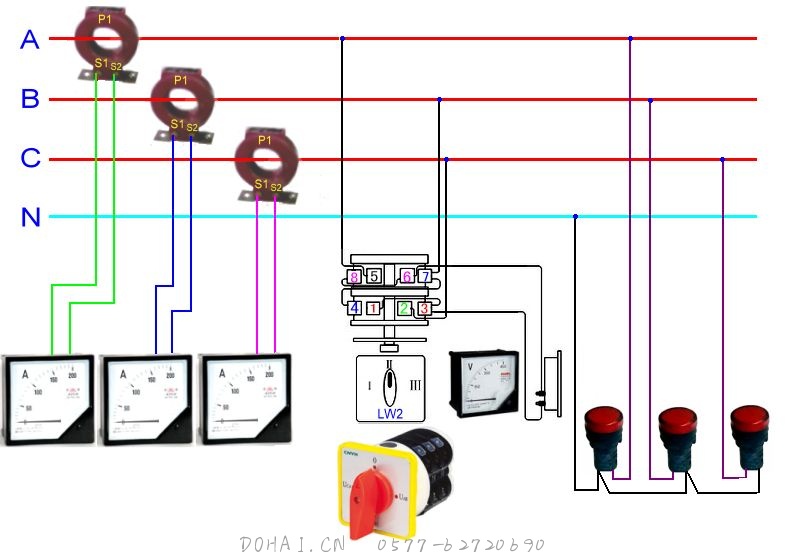

互感器,电流表,电压表的实物接线图

相关产品说明:电流互感器3台,电流表三只,指示灯三只,电压表一只,LW2万能转换开关一个。

基本的接线方式如上,附一些相关说明:

2 5 7接电源,3、6接电压表

A,B,C相线,A接5,B接7,C接2。知识图中所示接线,一般情况下,任意接,通过旋转开关转换供电压表显示相应两相的电压值即可。

以上就是文章的主要内容,以后会多多一些一些产品的接线图等资料。
