变压器接线Dyn11和Yyn0的区别比较和选择

  • A+
所属分类:电工知识

现在电力变压器主要分为干式变压器和油浸式变压器两类,在变压器的规格参数中有一项被称之为联接组标号(连接主别)。也就是我们平时说的接线方式,常规的有Dyn11,Yyn0两类之分,无论是前面说到的前面提到的干变,还是如S11变压器。基本上是这两类,本文也主要探讨两者的区别。

首先两种接线的示意图如下:

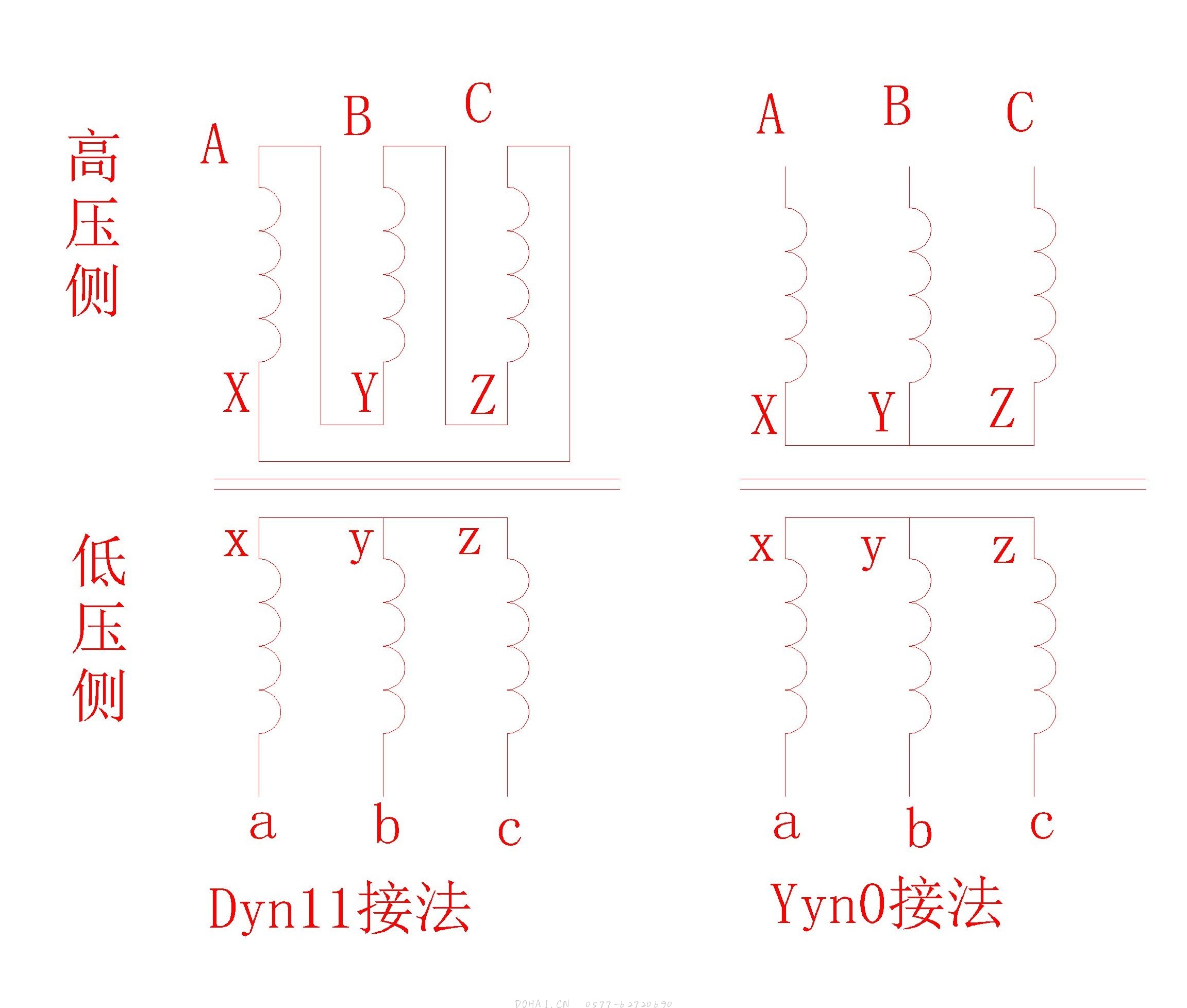

变压器Dyn11接线盒Yyn0接线的示意图

看到无论是高压侧,还是低压侧,两者的接线方式都是不同的,正是这一点,两款组别不一样的变压器是不能并联的。

接着说下两者各自的特点和优点,简单的说。

(1) Dyn11接线:具有输出电压质量高、中性点不漂移、防雷性能好等特点。在箱变低压侧三相负荷不平衡时,由于零序电流和三次谐波电流可以在高压绕阻的闭合回路内流通,每个铁心柱上的总零序磁势和三次谐波磁势几乎等于零,所以低压中性点电位不漂移,各项电压质量高;同样由于雷电流也可以在高压绕阻的闭合回路内流通,雷电流在每个铁心柱上的总磁势几乎等于零,消除了正、逆变换过电压,所以防雷性能好。但存在非全相运行问题,可采取在低压主开关加装欠压保护装置。

(2)Yyn0接线:当高压熔丝一相熔断时,将会出现一相电压为零,另两相电压没变化,可使停电范围减少至1/3。这种情况对于低压侧-9*3为单相供电的照明负载不会产生影响。若低压侧为三相供电的动力负载,一般均配置缺相保护,故此不会造成动力负载因缺相运行而烧毁。

总体上来说:Dyn11联结变压器的零序阻抗比Yyn0接线变压器小得多,有利于低压单相接地短路故障的切除。 Dyn11接线变压器允许中性线电流达到相电流的75%以上。

因此,在变压器接线的选择中,选择Dyn11联结变压器很有必要。由于Yyn0联结变压器高压绕组的绝缘强度要求较之Dyn11联结变压器稍低,所以,不宜将Yyn0联结变压器改为Dyn11联结。
