位置开关的构造和原理

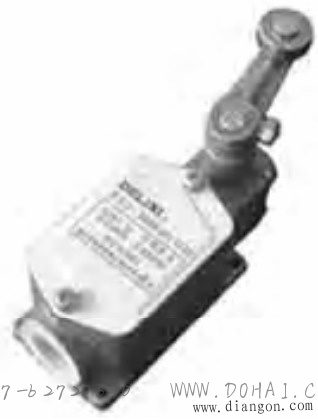

(a)按钮式行程开关                   (b)单轮式行程开关

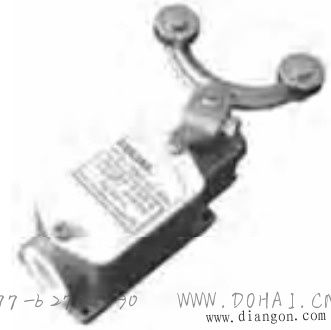

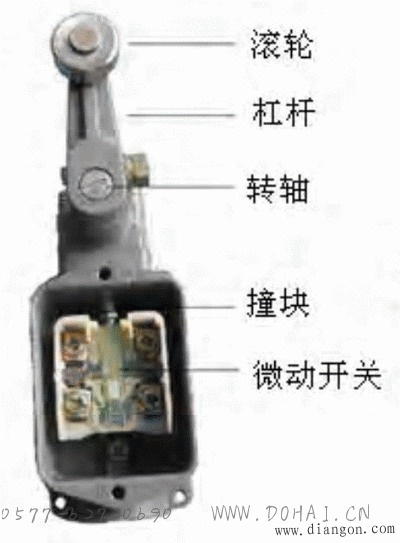

(c)双轮式行程开关                        (d) 结构

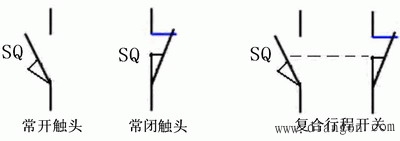

(e) 符号
行程开关的外观和符号

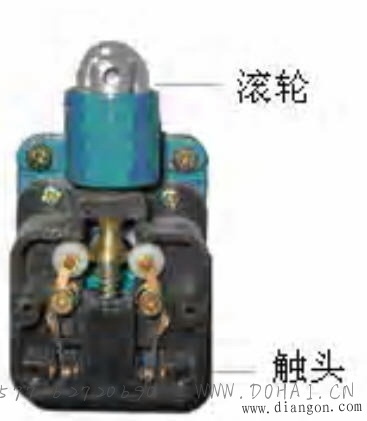

行程开关的动作原理图
2、接近开关
接近开关：又称无触头行程开关，它不仅能代替有触头行程开关来完成行程控制和限位保护，还可用于高额计数、测速、液面控制、零件尺寸检测、加工程序的自动衔接等。由于它具有非接触式触发、动作速度快、可在不同的检测距离内动作、发出的信号稳定无脉动、工作稳定可靠、寿命长，重复定位精度高以及能适应恶劣的工作环境等特点，所以在机床、纺织、印刷、塑料等工业生产中应用广泛。
接近开关按工作原理来分：主要有高频振荡式、霍尔式、超声波式，电容式、差动线圈式、永磁式等，其中高频振荡式最为常用。
永磁式：是利用永久磁铁的吸力驱动舌簧开关而输出信号的。
差动线圈式：是利用被检测物体靠近时产生的涡流及磁场的变化，通过检测线圈和比较线圈的比较之差值进行动作的。
电容式接近开关：主要是由电容式振荡器及电子电路组成，它的电容位于传感界面，当物体接近时，将因改变了其耦合电容值而振荡，从而产生振荡或停止振荡使输出信号发生越变。电容式接近开关可用各种材料触发，如固体、液体或粉末状物体。
霍尔接近开关：是以将磁信号转换为电信号输出方式工作的，其输出具有记忆保持功能。内部的磁敏感器件仅对垂直于传感器端面磁场敏感，当磁极S正对接近开关时，接近开关的输出产生正跳变，输出为高电平，若磁极N正对接近开关时，输出为低电平。
超声波接近开关：主要由压电陶瓷传感器、发射超声波和接收反射波用的电子装置及调节检测范围用的程控桥式开关等几个部分组成。适于检测不能或不可触及的目标，其控制功能不受声、电、光等因素干扰，检测目标可以是固体、液体或粉末状态的物体，只要能反射超声波即可。
高频振荡式接近开关：是用金属触发，主要由高频振荡器、集成电路或晶体管放大器和输出器三部分组成，其工作原理为：振荡器的线圈在开关的作用表面产生一个交变磁场，当金属物体接近此作用表面时，该金属物体内部产生的涡流将吸取振荡器的能量，致使振荡器停振。振荡器的振荡和停振这两个信号，经过整形放大后转换成二进制开关信号，并输出开关控制信号。
