无时限电流速断保护

  • A+
所属分类:电力配电知识

无时限电流速断保护(又称电流Ⅰ段保护)反应电流升高而不带动时限动作的保护。

1.无时限电流速断保护特点

①保护区受运行方式、故障类型影响,由以下两个方程可以计算出电流Ⅰ段保护的最大、最小保护区lmax、lmin。

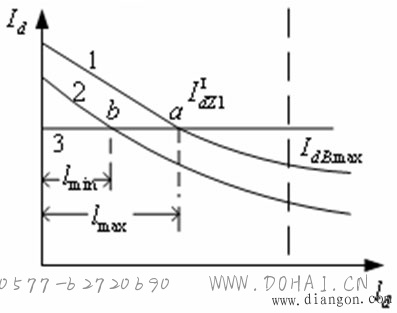

如下图所示曲线为短路电流曲线,表示在一定系统运行方式下短路电流与故障点远近的关系。

图中:
1:最大运行方式下d(3)
2:最小运行方式下d(2)
3:保护1第一段动作电流

②电流Ⅰ段保护不能保护本线全长,在线路末端发生短路时,短路电流小于整定值,保护不动作,如图所示,所以线路上只配有电流Ⅰ段不能切除所有故障。

2.无时限电流速断保护原理接线

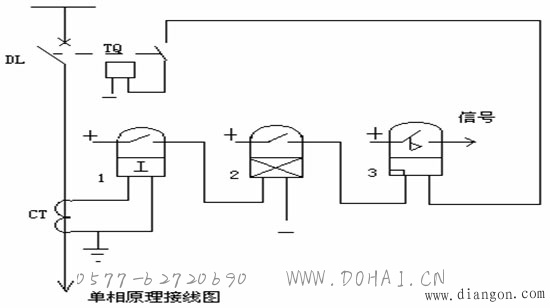

如图下所示:电流继电器动作时其触点闭合,中间继电器得电,由中间继电器KM触点接通线路断路器跳闸回路,同时信号继电器KS发出保护跳闸信号。

3.整定计算(动作电流的计算过程)

为保证选择性,保护P1的动作电流 应大于被保护线路MN末端最大的外部短路电流

短路电流计算公式如下:

三相短路时: ;两相短路时:

短路电流大小由以下因素决定:

a.系统运行方式(简称运方):系统电源等效阻抗与电源投入数量、电网结构变化有关,最大时短路电流最小,称为最小运方;最小时短路电流最大,称为最大运方。

b.故障点远近:故障点越近 越小,短路电流越大。

c.短路类型:
