限时电流速断保护

  • A+
所属分类:电力配电知识

限时电流速断保护(又称电流Ⅱ段保护),目的是保护本线路全长,Ⅱ段保护的保护必然会伸入下线(相邻线路)。

1.限时电流速断保护的原理接线

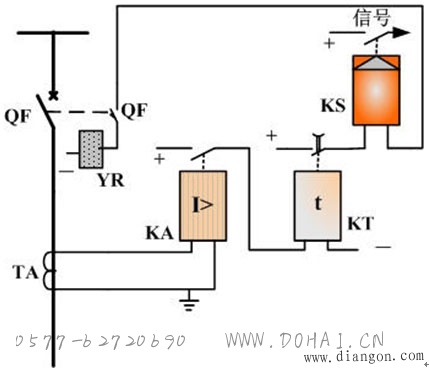

如下图所示:由电流继电器KA、时间继电器KT和信号继电器KS所组成。

2. 限时电流速断保护整定

原则是与下线Ⅰ段保护配合

(1)动作时限配合:

(2)保护区配合:

Ⅱ段保护区不伸出下线Ⅰ段保护区。

电流Ⅱ段保护整定公式如下:

式中Krel为可靠系数,考虑到短路电流中的非周期分量已衰减,取1.1~1.2。

3. 灵敏度校验

保护反应故障能力以灵敏度系数 Ksen表示:

灵敏度合格 ,当灵敏系数不能满足要求时:

4.小结

①限时电流速断保护的保护范围大于本线路全长。

②依靠动作电流值和动作时间共同保证其选择性。

③与第Ⅰ段共同构成被保护线路的主保护,兼作第Ⅰ段的近后备保护。
