西门子440变频器怎样设置二进制编码多段速运行

  • A+
所属分类:变频器_软启动器

多段速功能也称作固定频率,它是将参数P1000设置为3的条件下,用开关量端子选择固定频率的组合,实现电机多段速度运行。可通过如下三种方法实现:
1. 直接选择(P0701 - P0706 = 15)在这种操作方式下,一个数字输入选择一个固定频率。当多个选择同时激活时,选定的频率是它们的总和(另外还需要启动ON的信号)。
2. 直接选择 + ON 命令(P0701 - P0706 = 16) 在这种操作方式下,数字量输入既选择固定频率又具备起动功能。

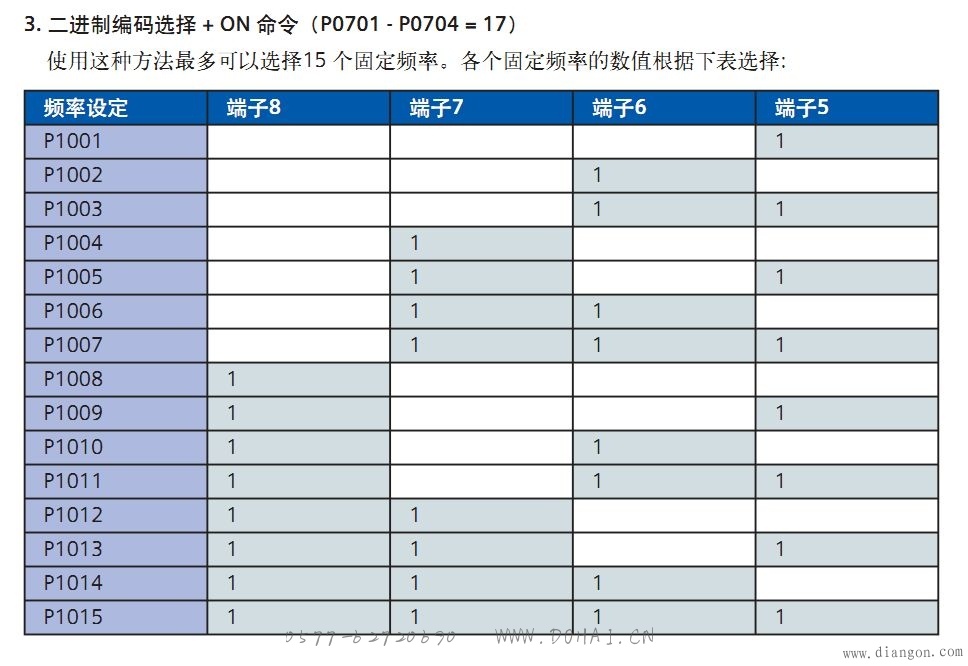

3. 二进制编码选择 + ON 命令(P0701 - P0704 = 17)使用这种方法最多可以选择15 个固定频率。各个固定频率的数值请参考上传图片。频率给定源P1000必须设置为3。
我举个例子简单说一下二进制编码固定频率使用方法,希望对大家有所帮助。
假设
P700=2 命令源选择端子输入
P701=17  数字输入1(端子5)二进制编码选择 + ON
P702=17  数字输入2(端子6)二进制编码选择 + ON
P703=17  数字输入3(端子7)二进制编码选择 + ON
P704=17  数字输入3(端子8)二进制编码选择 + ON
P1000=3  选择固定频率
P1001=10  固定频率1为10Hz
P1002=15  固定频率2为15Hz
P1003=20  固定频率3为20Hz
P1004=25  固定频率3为25Hz
当端子8与端子9接通时,变频器以25Hz运行。
(端子5及端子6与端子9接通也可以)
当端子5及端子7与端子9接通时,变频器以30Hz运行。
当端子6及端子7与端子9接通时,变频器以35Hz运行。
(端子5及端子8与端子9接通也可以)
当端子6及端子8与端子9接通时,变频器以40Hz运行。
当端子7及端子8与端子9接通时,变频器以45Hz运行。
(端子5、端子6、端子7与端子9接通时也可以)
当端子5、端子6、端子8与端子9接通时,变频器以50Hz运行。
端子9为公共的DC24V,上面的例子你看明白了,你就好找到问题所在啦。

二进制编码固定频率
