ET200S的热电偶模块使用

芒果台的“爸爸去哪儿”还在持续的热播，今天咱们也来聊聊这个话题。当然，不是说工程师去哪儿了，而是看看在ET200S的热电偶模块使用中，冷端补偿去哪儿了？
话说某日接起客户电话，客户使用ET200S的热电偶模块（6ES7134-4JB01-0AB0），发现其读值不准，首先考虑的就是先确认客户所使用的冷端补偿方式。客户描述是用补偿导线直接连接到模块的端子处，按照以前使用ET200M系列热电偶模块（如：6ES7331-7PF11-0AB0）的经验，判断出应该采用内部补偿方式。可在ET200S热电偶模块的组态中，却没有发现类似于图1的组态画面，无从去选择内/外补偿。

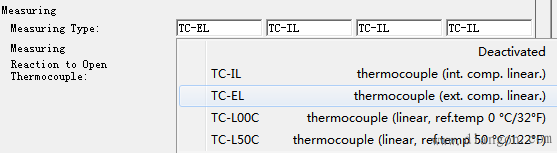

图1、6ES7331-7PF11-0AB0的组态画面
在6ES7134-4JB01-0AB0热电偶模块中，组态画面如图2：

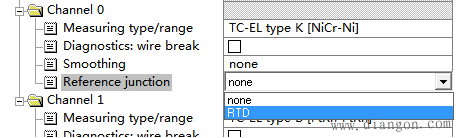

图2、6ES7134-4JB01-0AB0的组态画面
在参考节点处，只有“none”和“RTD”的选择，“RTD”肯定是使用外部补偿了，按照非外即内的想法，那难道说选项“none”就是内部补偿？可客户在此种选择下读数的确是错误的。 那我们还是需要再仔细的查看手册，果然，在此模块的参数中我们找到了其原因。

图3、6ES7134-4JB01-0AB0的参数信息
从中我们不难发现，对于6ES7134-4JB01-0AB0的使用，根本就无法实现内部温度补偿，只能使用外部补偿。
客户继续询问，如果用外部补偿，可又根本找不到多余的接线端子来连接RTD。看来客户也是以前习惯于用ET200M系列，因为从手册上我们可以发现，对于6ES7134-4JB01-0AB0，如果选择“none”，则需要为每个通道添加一个外部补偿盒，进入到模块的信号直接为经过补偿的信号；如果选择“RTD”，那就是在冷端处添加RTD来测量补偿温度，但RTD的接线是通过同一ET200S站点上的RTD模块来实现，同时需要在ET200S接口处进行相应的设置，如图4：

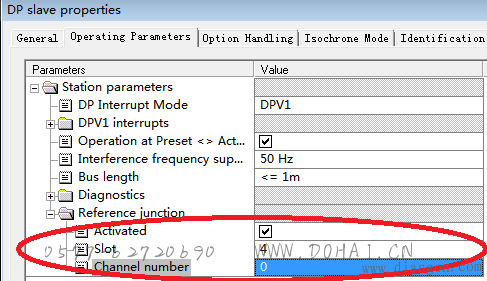

图4、RTD补偿下对接口模块的设置
由此可见，ET200S的6ES7134-4JB01-0AB0模块对于冷端补偿，还的确有其特别之处。6ES7134-4JB01-0AB0是ET200S系列的标准热电偶模块，那么我们不妨也看看ET200S系列的另一个热电偶模块：6ES7134-4NB01-0AB0，高性能型的热电偶模块。在此模块的组态中，我们发现了不同之处，如图5：

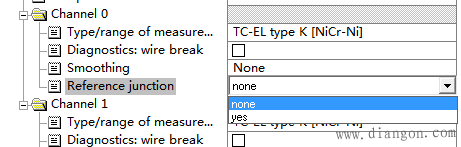

图5、6ES7134-4NB01-0AB0的组态画面
此模块无“RTD”的选择，如果选择“yes”做补偿，则是需要使用专用的终端模块（TM-E15X24-AT），其补偿方式为内部补偿； 如果选择“none”，则与6ES7134-4JB01-0AB0一样，无补偿功能，需要为每个通道添加一个外部补偿盒。
一番讲解后，客户感叹不能仅凭经验来行事，否则连一个小小的补偿设置都可以和你玩躲猫猫。其实对于咱们工程师来说更是如此，多点细致，多点用心，才能更好更快的找出问题所在。
