西门子PLC通讯rs485串口线制作

  • A+
所属分类:PLC 西门子PLC

如果是在做实验,短距离话3连3、8连8,自己焊也没什么问题,最初开始学S7-200PLC时,我也都是用的D型接头自己焊的,(有时没D型接头时,被逼无奈时用线直接插到通信口孔里)。记得在断电情况下连接,连接好就上电。
现在条件允许了,就按规范来作,用PROFIBUS 总线连接器和电缆,连接二个或多个S7-200PLC,这样是完全可以的,在实际现场也是这样使用的。
这样只能用于连接二个或多个S7-200PLC,也就是说这样可以用于200PLC之间的通信,比如常用的PPI通信。
如果S7-200与与300、400或者HMI通讯,就不能这样使用了,你可以使用PROFIBUS 通讯或以太网通信,比如S7-200 CPU通过EM277模块连接到PROFIBUS-DP网络,或通过CP243-1以太网模块与其它S7-200、S7-300或S7-400控制器进行通信。

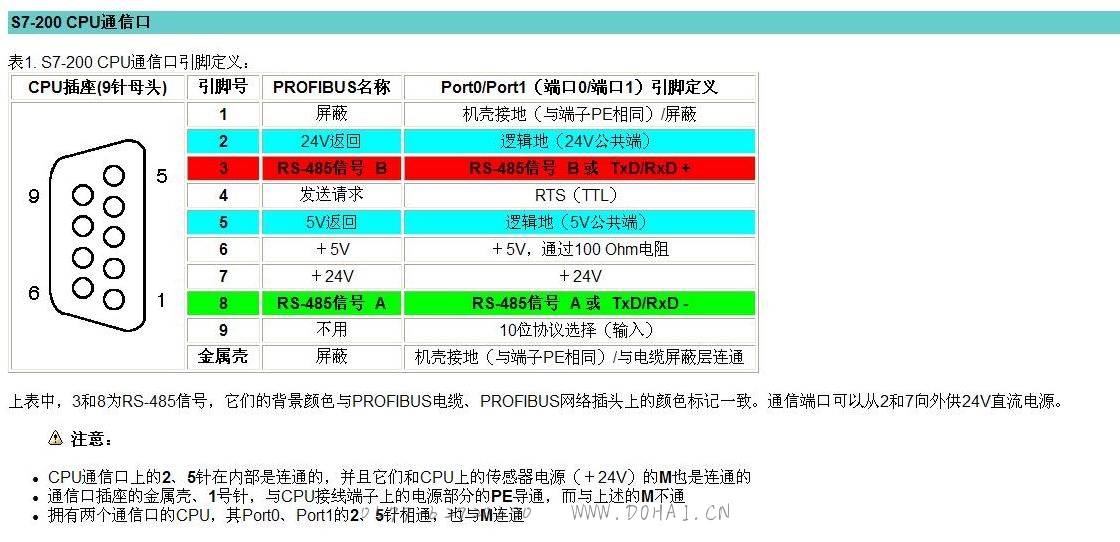

S7-200 CPU通信口引脚定义
