星形联接与三角形联接

  • A+
所属分类:电工基础

在复杂电路中,会遇到下面两种电阻支路组成的电路。

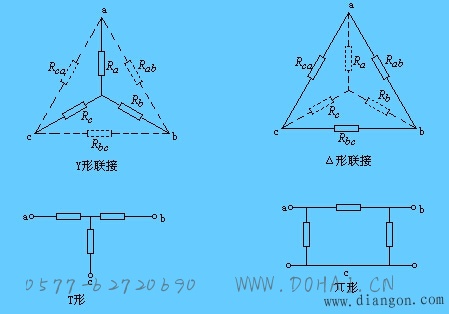

1. 星形联接或T形联接,用符号Y表示。
特点:三个电阻的一端联接在一个结点上,成放射状。
2. 三角形联接或π形联接,用符号Δ表示。
特点:三个电阻经三个结点组成一个三角形闭合电路。
3. 进行Δ形联接Y形联接互换的原因
在有些电路中,Δ形联接或Y形联接的电路不能直接用电阻串并联的形式化简。但是,若能将Δ形电路转换成等值的Y形电路,左图虚线电路;或将Y形电路转换为等值的Δ形电路,右图虚线电路,就能利用电阻串并联的方法进行计算。因此,有必要研究两者之间的等值互换规律。
