星转三角形降压启动原理

  • A+
所属分类:电工基础 电工技术

  交流三相电动机是三个绕组6个端子,分别是U、U1,V、V1和W、W1,星形接法是只要把U1V1W1接在一起就可以了,就是KM2的主触头要接U1V1W1,但是三角形接法是把三个绕组首位串在一起,就是U接V1,V接W1,W接U1,那么如果KM1的T1、T2、T3分别对应的是U、V、W,那么KM2的L1、L2、L3三个接线柱要分别接电机的V1、W1、U1,三个绕组的首尾不要搞错了。

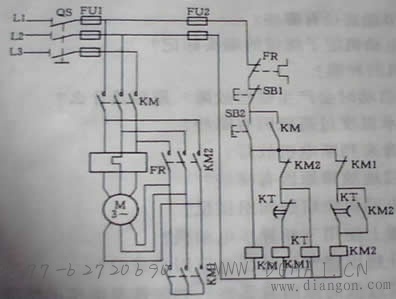

下面解析三相异步电动机是、星一角降压启动的控制原理。
合上电源开关QS后,按下启动按钮SB2,接触器KM和KM1线圈同时获电吸合,KM和KM1主触头闭合,电动机接成Y降压启动。与此同时,时间继电器KT的线圈获电,KT动断(常闭)触头延进断开,KM1线圈断电释放,KT动合(常开)触头延时闭合,KM2线圈获吸合,电动机定子绕组Y自动换接成△,时间继电器KT的触头延时动作时间,由电动机容量及启动时间的快慢等决定。
