XJ系列断相与相序保护继电器

适用范围

XJ系列断相与相序保护继电器

XJ系列断相与相序保护继电器具有精度高、性能稳定、动作灵敏可靠的特点,用作运行中的三相设备的断相与相序保护,特别适用于电梯控制电路中,主电动机的断相及相序的保护(包括电动机运行中的断相保护)。

主要技术要求

1.在(0.85~1.1)额定控制电源电压范围内可靠的连续工作。

2.输入电压为AC380V时,功耗≤7VA。

3.AC380V时,触点工作电流≤7.5A。

4.触头电寿命:Ue为AC380V、Ie≤7.5A时,寿命不少于10万次。

5.保护特性:

(1)三相中任一相或二相断路、继电器处于保护状态;

(2)三相中任意调换二相输入线,继电器处于保护状态;

(3)继电器内设有断相及错相自锁装置,当断相、错相电路修复后,自动恢复至正常工作状态。

(4)动作时间

XJ系列断相与相序保护继电器的型号说明

常见型号有XJ-SS21,XJ-SS25 XJ-SS32

安装方式:垂直或水平安装

外形尺寸:82×45×110

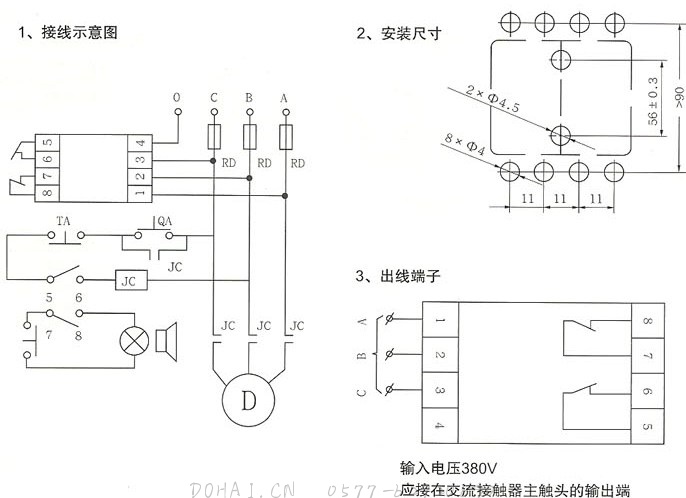

安装尺寸及接线图

XJ系列断相与相序保护继电器的外型尺寸及接线图

注意事项

1.如在原控制回路中按图接入保护继电器后,电动机无法启动,说明保护继电器相序鉴别已起作用,只需将保护继电器输入的1、2、3脚接线任意两线相互换接即能正常启动,此时相序已认定。

2.保护继电器,应在无腐蚀气体及尘埃等场所使用或贮存。

3.XJ保护继电器在运输中,应注意防潮。

4.继电器底座见,有扣攀锁紧,在拔出保护继电器本体前先扳开扣攀,然后缓慢拔出保护继电器。

如果你希望了解XJ系列断相与相序保护继电器的更多内容,如产品使用说明书,规格参数,价格,更换等信息,请联系我们
