荧光灯接线图

一、单管荧光灯照明线路

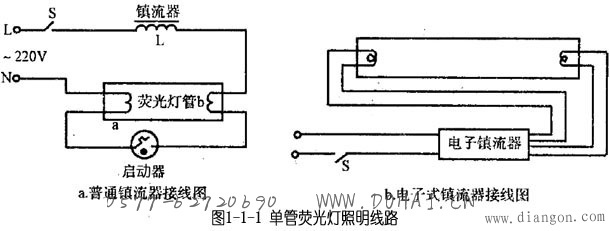

　　单管荧光灯照明线路由灯管、开关、镇流器、启动器组成，如图1-1-1所示。

二、多管荧光灯照明线路
　　1．双管荧光灯照明线路

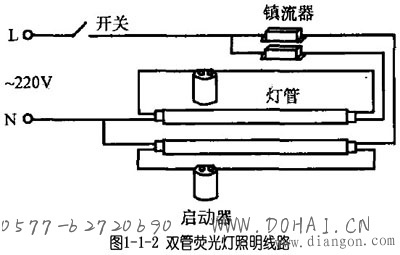

　　双管荧光灯照明线路如图1-1-2所示。在某些场合需要提高照明亮度，单管荧光灯不能满足要求时，需采用双管荧光灯照明，双管荧光灯照明线路是两个单管荧光灯照明线路的组合。

2．三管荧光灯照明线路

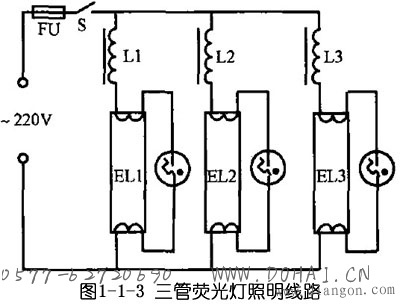

　　三管荧光灯照明线路实际上是单管荧光灯照明线路的组合。不同之处是它用一个总开关控制各支路单管荧光灯的电源。镇流器、启动器、灯管和灯座的选用应与单管荧光灯相匹配，只要接线正确，接通电源后灯管就能点亮。三管荧光灯照明线路如图1-1-3所示。
