应急照明灯接线图

　　一、白炽灯应急照明线路
白炽灯应急照明线路如图1-1-1所示。当市电电网正常供电时，220V的交流市电电压经电容C1压，再经二极管VD1的半整流和电容C2的滤波后，以约90mA的脉冲电流给电池充电。与此同时，因为晶体管VT1基极加上正偏压而处于导通状态，使VT2处于截止状态，灯泡EL不亮。一旦市电电网断电，晶体管VT1由导通变成截止，VT2由截止变成导通，灯泡点亮。二极管VD2的作用是隔离电池和VT1的基极，保证市电一停，VT1转向截止。市电恢复供电后，VT1导通，EL熄灭，电路复位。

　　二、荧光灯应急照明线路
荧光灯应急照明线路如图1-1-2所示。晶体管VT与变压器T的一次绕组构成电感三点式振荡器，将蓄电池的交流电压经变压器的升压作用，在L3上得到较高的交流电压，从而点亮8W荧光灯，作为应急灯使用。

　　电阻R为晶体管VT的基极偏置电阻，适当调整它可改变逆变输出功率。
制作时，变压器的磁芯可用电视机的行输出变压器的磁芯，L1用Φ0.35mm漆包线绕40圈，L2用Φ0.35mm漆包线绕40圈，L3用Φ0.16mm漆包线绕300圈。晶体管VT选用3DD15A，电阻阻值为1kΩ左右，功率为1/8W。
三、消防应急灯线路

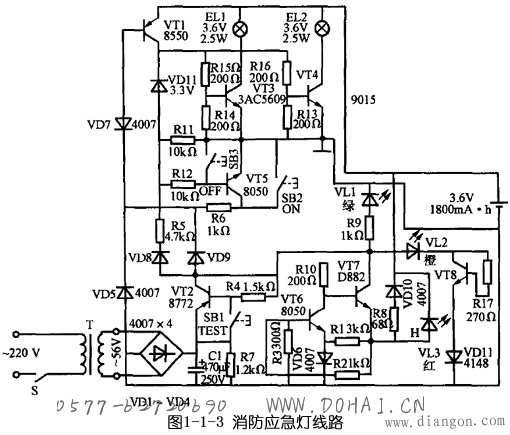

消防应急灯线路如图1-1-3所示。该线路被广泛安装于公共场所的走廊、消防通道内，属于消防专用设备。其工作原理如下。

　　⑴ 灯光控制电路：由VT3、VT4、VT5、VT7和按钮SB2、SB3构成灯光控制电路。在无市电时，按一下按钮SB2（开），VT5饱和导通，VT5的集电极电流通过R12使VT7维持导通；VD11反向击穿工作在稳压状态；VT5的集电极电压给VT3、VT4提供偏置电压使其导通，EL1、EL2点亮。当按一下按钮SB3（关）时，VT7截止，VT5不具备导通条件，灯熄灭。
当有市电供电时，外接电源经VD9使VD7反向截止．VT5无法导通，按钮SB2和SB3都不能控制灯EL1、EL2的开和关。
停电后二极管饱和导通，构成点灯电路条件，EL1、EL2点亮；来电后VD7负极电位变高又反向截止，VT5截止，灯灭（起到自动控制的作用）。点灯控制电路中VD7、VT7通过R6工作在临界状态，按钮SB2、SB3只起到触发作用。
⑵ 电池充电电路：外接电源VT2、VT6、R8、VD10对电池进行恒流充电。当有外接电源供电时，充电电流经R8、VD10向电池充电，且使充电指示灯VL3点亮。
⑶ 电源电路：220V交流电压经变压器变压、整流滤波，由VT1集电极输出4.6V直流电压，主要提供给电路供电源充电，并经R9使VL1发光指示。
⑷ 验电路：当按住试验按钮SB1不放时，VT1截止。VD7负载电位变低而正偏导通，使VD5导通，满足点灯条件，VL1、VL2点亮；松开按钮SB1灯随即熄灭。试验电路的作用是测试点灯电路是否正常。
⑸ 障显示电路：由VD13、VT8、R17和VD11组成故障显示电路，如果外接电源电压过高使VT8导通，VL2点亮，指示过电压故障。
