DHM1双电源自动切换开关(连体式,分体式)

产品简介

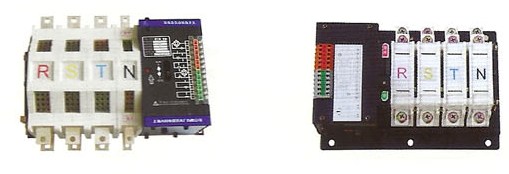

DHM1双电源自动切换开关

DHM1双电源自动切换开关是我公司采用国际先进ATS技术,经过多年精心研制而成。本产品是新一代采用线圈瞬间操作的PC级自动转换开关,和传统以电机驱动的方式进行转换的开关相比具有结构简单,转换动作速度快,时间小于80ms,且主触头系统为单刀双掷(V型)结构即使在非常情况下也不会造成同时接通两路电源。该开关特别适用于建筑、银行、医院、通讯、电力、石油、化工、冶金及其它行业的配电系统和自动化系统,适用范围为额定电压400伏,频率50Hz,额定电流从32A至3200A。该开关还带有机电联锁装置,可实行手动/自动转换,智能控制器中延时为0-30s可调,用可根据实际进行特定延时。本公司还配置DHM1自动转换开关的开关箱(柜),有手动/自动操作按钮,通过优化设计来实现控制器与开关体一体化,具有体积小、操作方便、外形美观、使用安全、可靠等特点。PC级智能双电源自动转换开关是目前最理想的两路电源转换产品、已被国家重点工程所选用,是新世纪的主导产品,在工业与民用建筑中将得到更广泛的应用。

DHM1型二段设计模式

DHM1型双电源自动切换开关二段式自动转换开关的宽额定工作电压为AC400V。额定电流为:32A、40A、63A、125A、160A、200A、250A、315A、400A、800A、1000A、1250A、1600A、2000A、2500A、3200A,它有二极、三极、四极之分。

我们将32A-125A称为“125”型;160A-400A称为“400”型;630A以上称为“3200”型。

DHM1型二段设计模式

DHM1双电源自动切换开关的型号及含义

一些常见的双电源自动切换开关型号有:

DHM1(连体)双电源自动转换开关

DHM1-32/3PB,DHM1-40/3PB,DHM1-63/3PB,DHM1-125/3PB,DHM1-160/3PB,DHM1-200/3PB,DHM1-250/3PB

DHM1-400/3PB,DHM1-630/3PB,DHM1-800/3PB,DHM1-1000/3PB,DHM1-1250/3PB,DHM1-1600/3PB,DHM1-2000/3PB

DHM1-2500/3PB,DHM1-3200/3PB,DHM1-32/4PB,DHM1-40/4PB

DHM1(分体)双电源自动转换开关:

DHM1-32/3PA,DHM1-40/3PA,DHM1-63/3PA,DHM1-125/3PA,DHM1-160/3PA,DHM1-200/3PA,DHM1-250/3PA

DHM1-400/3PA,DHM1-630/3PA,DHM1-800/3PA,DHM1-1000/3PA,DHM1-1250/3PA,DHM1-1600/3PA,DHM1-2000/3PA

DHM1-2500/3PA,DHM1-3200/3PA,DHM1-32/4PA,DHM1-40/4PA,DHM1-63/4PA,DHM1-125/4PA,DHM1-160/4PA

为满足个别用户的使用要求,可将原双电源自动切换开关内部线路进行调整,使其达到无需控制器控制要求。但是此装置无手动功能,无可特定延时。故请各用户选型时注意!

DHM1-125型的外形及尺寸

DHM1-125型的外形及尺寸

DHM1-125型的外型尺寸

1.负载母线

2.电源模式

3.调度手柄

4.铭牌

5.接线端子

6.电源转换机械指示

7.主电源母线

8.备用电源母线

9.底座

注:如用户需要,开关手柄可去除总高度为110mm,可在交流与直流间进行转换。

DHM1-400型自动转换开关(二段式)

“400”型自动转换开关(二段式)

额定电压:AC400V 额定电流:160A~400A

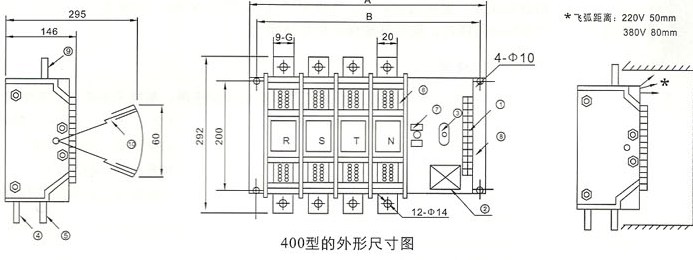

DHM1-400型的外形及尺寸

“400”型的外形及尺寸

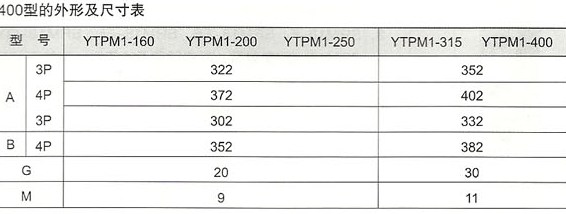

“400”型的外形及尺寸参数

1.接线端子

2.铭牌

3.调度手柄插口

4.负载母线

5.备用电源母线

6.灭弧罩

7.主备电源合闸机械指示

8.底座

9.主电源母线

10.调试手柄

如果你希望了解DHM1双电源自动切换开关(连体式,分体式)的更多内容,如产品使用说明书,规格参数,价格,更换等信息,请联系我们
