RL1系列螺旋式熔断器

  • A+
所属分类:产品目录 熔断器

适用范围

RL1系列螺旋式熔断器适用于交流50Hz、额定电压至400V、或直流440V、额定电流至200A电路中,作电气设备短路或过载保护之用。

符合GB13539标准。

型号及含义

一些常见的RL1系列熔断器型号有:

螺旋式熔断器 RL1-100 80A RL1-60 60A RL1-60 40A RL1-60 35A

螺旋式熔断器 RL1-60 30A RL1-60 25A RL1-15 6A RL1-15 4A RL1-200 200A

RL1-200 150A RL1-200 100A RL1-15 8A RL1-15 5A RL1-15 3A RL1-15 1A

RL1-200 RL1-15 2A RL1-100 60A RL1-60 20A RL1-60

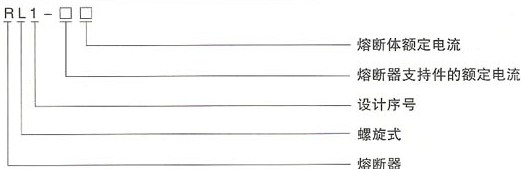

RL1系列螺旋式熔断器的型号及含义

主要技术参数

1.熔断器的额定电流和额定分断能力

型号

额定电流

熔断体额定电流

额定分段能力KA

交流

直流

400V

COSΦ

440V

T(ms)

RL1-15

15

2、4、5、6、10、15

25

0.35

5

10~20

RL1-60

60

20、25、30、35、40、50、60

25

0.35

5

RL1-100

100

60、80、100

50

0.25

10

RL1-200

200

100、120、150、200

50

0.25

10

2.当周围空气温度为20±5℃时,熔断器通过表中规定的最小试验电流1小时应不熔断,通过最大试验电流1小时必须熔断。

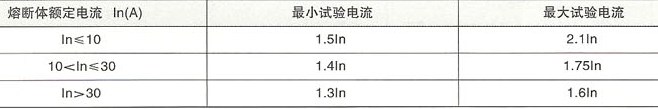

RL1系列螺旋式熔断器的电流参数

外形及安装尺寸

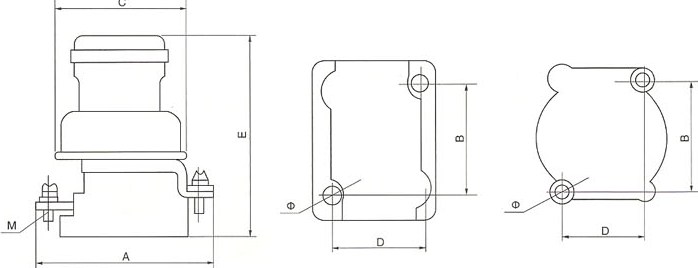

RL1系列螺旋式熔断器的安装示意图

RL1-15、60、100、200外型                                          RL1-15安装孔                                                      RL1-60、100、200安装孔

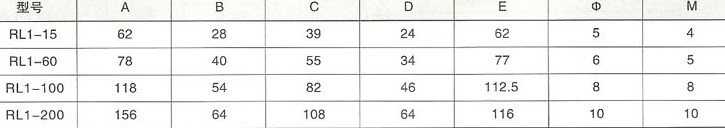

RL1系列螺旋式熔断器的外型及安装尺寸

如果你希望了解RL1系列螺旋式熔断器的更多内容,如产品使用书,规格参数,价格,更换等信息,请联系我们
