正弦电压与电流

正弦量: 随时间按正弦规律做周期变化的量。

正弦交流电的优越性:

(1)便于传输;

(2)易于变换便于运算;

(3)有利于电器设备的运行;

正弦交流电流:

幅值、角频率、初相角成为正弦量的三要素。

初相角: 决定正弦量起始位置

角频率: 决定正弦量变化快慢

幅值:  决定正弦量的大小

1、频率与周期

周期 T 化一周所需的时间 ( s )

频率 f f=1/T (Hz)

角频率: w=2π/T=2πf (rad/s)

电网频率: 我国 50 Hz ,美国 、日本 60 Hz

2、幅值与有效值

幅值: I m 、 U m 、 E m (必须大写,下加小m)

有效值: 与交流热效应相等的直流定义为交流电的有效值。

注意:

交流电压、电流表测量数据为有效值

交流设备名牌标注的电压、电流均为有效值

3、初相位与相位差

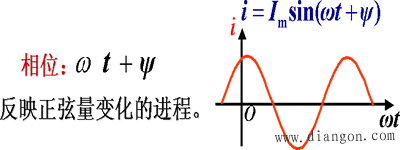

初相位: 表示正弦量在 t =0 时的相角。

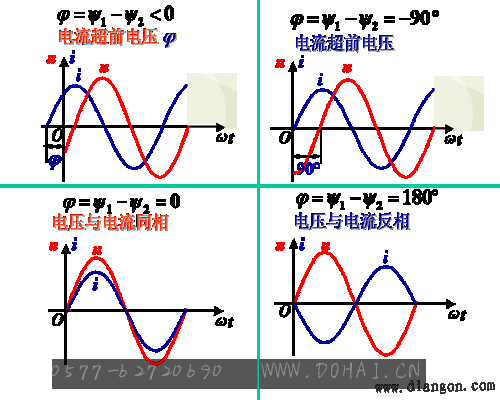

相位差ф两同频率的正弦量之间的初相位之差。

注意 :

① 两同频率的正弦量之间的相位差为常数,与计时的选择起点无关。

② 不同频率的正弦量比较无意义。
